AVN-AI16 Dante®-Interface
mit 16 Analog-Eingängen, PoE



Der AVN-AI16 Audiokonverter und Interface konvertiert bis zu 16 Analogeingänge auf den Dante Audio-over-IP-Netzwerkstandard. Dieses kosteneffiziente 1HE-Gerät für die Rack-Montage bietet eine einfache Lösung für AV-Profis und Systemintegratoren. Es ist einfach zu konfigurieren und zu bedienen, da das Einrichten außer den Line-up-Pegeln komplett mit der Standard Dante-Controller-Software und die Stromversorgung über PoE (Power over Ethernet) erfolgt.

AVN-AI16 Dante®-Interface

mit 16 Analog-Eingängen, PoE

Der AVN-AI16 Audiokonverter und Interface konvertiert bis zu 16 Analogeingänge auf den Dante Audio-over-IP-Netzwerkstandard. Dieses kosteneffiziente 1HE-Gerät für die Rack-Montage bietet eine einfache Lösung für AV-Profis und Systemintegratoren. Es ist einfach zu konfigurieren und zu bedienen, da das Einrichten außer den Line-up-Pegeln komplett mit der Standard Dante-Controller-Software und die Stromversorgung über PoE (Power over Ethernet) erfolgt.

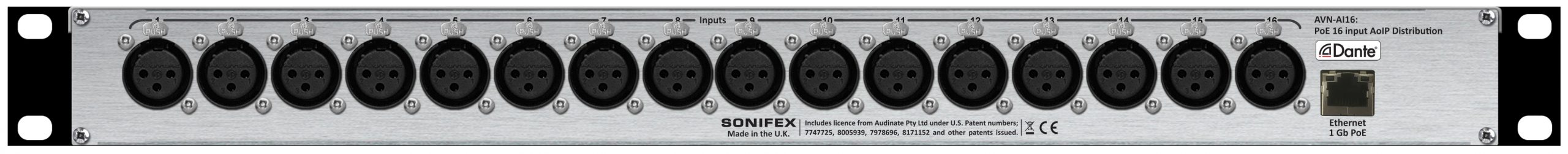

Alle Analog-Eingänge und -Ausgänge sind mit hochwertigen Neutrik XLR-Anschlüssen ausgestattet und an der Frontblende befinden sich Status-/Konfidenz-LEDs für PoE, Link und Clock. Das generelle 0dBFS-Line-Up kann mit dem versenkten Kippschalter an der Frontblende auf +12 dBu, +18 dBu oder +24 dBu entsprechend Ihren speziellen Bedürfnissen eingestellt werden.

  • 16 x symmetrische Analogeingänge auf XLR.
  • Einstellbare globale 0dBFS-Auswahl (+12 dBu/+18 dBu/+24 dBu).
  • 1 x RJ45 Dante-Anschluss (1Gb/s Ethernet-Port).
  • LED-Statusanzeigen für POE, Link und Clock.
  • Konfiguration mit dem Dante Controller.
  • AES67-Betrieb & konform mit dem Dante Domain Manager.
  • Stromversorgung über PoE.
  • 1HE 19”-Bauweise für die Rackmontage.



(Das AVN-AI16R ist mit dualen redundanten Ethernet-Ports erhältlich).





Technische Daten AVN-AI16

Leistungsdaten Audio-Eingang

Parameter

Line-Eingang

Eingangsimpedanz:

>20 kΩ symmetrisch

0dBFS-Aufstellung:

Benutzer-Einstellbereich +12 dBu/+18 dBu/+24 dBu symmetrisch

Frequenzgang:

20 Hz bis 20 kHz, +0/-0,2 dB

THD+N:

<-110 dBFS, -30 dBFS, 20 Hz bis 20 kHz, 20 kHz BW

Rauschen:

-110 dBFS, 20 kHz BW, Rs=200 Ω

Übersprechen:

<-100 dB

Gleichtaktunterdrückung:

>60 dB @ 1 kHz





XLR-Pinbelegung symmetrischer Line-Eingang

Pin

Funktion

1

Gehäuseerdung

2

Eingang positiv

3

Eingang negativ





Dante

Parameter

Beschreibung

Abtastrate:

44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

Kodierung:

PCM 16, PCM 24, PCM 32





PoE-Stromversorgung

Standard

802.3at Typ 1

Klasse

0

PD-Leistungsbereich

0,44 W bis 12,94 W

Typischer PSE-Stromverbrauch

6 W

Maximaler PSE-Stromverbrauch

15,4 W





Gerätetyp

AVN-AI16:

Dante®-Interface mit 16 Eingängen, PoE





Abmessungen und Gewicht

Abmessungen (unverpackt):

48 cm (B) x 11 cm (T) x 4,3 cm (H)(1HE)
19” (B) x 4,3” (T) x 1,7” (H)

Gewicht:

Netto: 1,8 kg
Netto: 3,3 lbs
