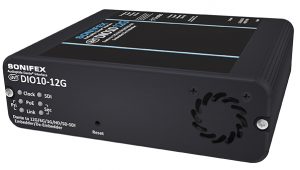

AVN-DIO10-12G Dante® zu 12G/6G/3G/HD/SD-SDI
Embedder & De-Embedder



Das neue AVN-DIO10-12G ist ein Upgrade des gefragten AVN-DIO10 und unterstützt nun alle SDI-Standards von SD-SDI bis 12G-SDI. Mit dem AVN-DIO10-12G lassen sich gleichzeitig bis zu 64 Kanäle embedden und de-embedden.  Dieses einfache Plug-and-Play-Audio/Video-Interface bietet ein komfortables und elegantes Verfahren für das Verbinden von 12G/6G/3G/HD/SD-SDI-Geräten mit dem Dante®-AoIP-Audio-Netzwerk.


AVN-DIO10-12G Dante® zu 12G/6G/3G/HD/SD-SDI

Embedder & De-Embedder

Das AVN-DIO10-12G verarbeitet ein SDI-Feed, de-embeddet bis zu 64 Audiokanäle und platziert sie auf den Kanälen 1-64 des Dante-Netzwerks, die mit dem Dante-Controller gemappt werden. Gleichzeitig verarbeitet es die 64 Input-Kanäle, die mit dem Dante-Controller auf das Gerät gemappt wurden und bindet diese wieder in den SDI-Ausgang ein.

Diese Einheit kann wahlweise im Pass-Through-Modus arbeiten, bei dem der Eingang in den Ausgang eingespeist wird, oder im Generatormodus, bei Eingang und Ausgang völlig unabhängig voneinander sind und das SDI-Ausgangssignal von einem integrierten SDI-Videogenerator bereitgestellt wird. Dadurch kann die Einheit als reiner Embedder betrieben werden, ohne dass ein vorhandener SDI-Feed erforderlich ist, oder als separater De-Embedder und Embedder. In diesem Modus können die Eingabe und die Ausgabe unterschiedliche Formate aufweisen. Die vollständige Konfigurierbarkeit über Web UI ist gegeben.

Die Einheit unterstützt Abtastraten von 48 kHz bzw. 96 kHz im eingebetteten Audiosignal und ermöglicht so unterschiedliche Abtastraten im De-Embed- und Embed-Pfad. Beim Betrieb mit einer Abtastrate von 96 kHz wird die Anzahl der Kanäle innerhalb des SDI-Signals halbiert. Eine einzelne Gruppe überträgt zwei Kanäle anstelle der bei 48 kHz verfügbaren vier Kanäle.

Zusätzliche über Web UI bereitgestellte Schaltflächen ermöglichen Embedding von Dante-Kanälen in den SDI-Ausgang pro Kanalpaar und es gibt zwei Betriebsarten: Wenn der Insert-Modus aktiviert ist, ermöglicht Embedding das selektive Überschreiben von vorhandener SDI-Audio pro Kanalpaar. Wenn der Insert-Modus deaktiviert ist, werden alle eingehenden Audiokanäle am SDI-Ausgang gelöscht und können dann pro Kanalpaar selektiv in den SDI-Ausgang eingebunden werden.

Der Testton-Modus ermöglicht die Ausgabe von 1 kHz-, 2 kHz-, 3 kHz- und 4 kHz-Signalen auf den Kanälen 1 bis 4 für jede Gruppe, bei der Embedding aktiviert ist. Es gibt auch einen Testton-Modus für die De-Embedder-Ausgänge, bei dem ein 1-KHz-Ton auf die übertragenden Dante®-Kanäle gelegt wird. Auf diese Weise können nachgeschaltete SDI-Audioausgänge und -eingänge getestet werden, ohne dass Dante®- oder SD-Quellen benötigt werden.

Die Speisung erfolgt mit Power over Ethernet (PoE), mit Hilfe von Neutrik-EtherCON-Anschlussstücken mit primären und sekundären Ports für Strom- und Datenredundanz. Das AVN-DIO10-12G verfügt über die neuesten Audinate Dante®-Chipsätze und ist somit kompatibel mit AES67 und dem Dante Domain Manager®. Auf der Vorderseite zeigen LEDs den Status der Netzwerkuhr, den SDI-Lock-Status, den AoIP-Primary- und AoIP-Secondary-Linkstatus, PoE-Primary und PoE-Secondary aktiv an.

Bis zu 3 der AVN-DIO10-12G-Einheiten können im 1U AVN-DIORK im Rack montiert werden.

  • 1 x 12G/6G/3G/HD/SD-SDI-Eingang.
  • 1 x neu getakteter 12G/6G/3G/HD/SD-SDI-Ausgang.
  • 64-Kanal-Embedder.
  • 64-Kanal-De-Embedder.
  • Zweifach redundante primäre und sekundäre Dante-Netzwerk-Ports mit Neutrik EtherCon® Ethernet-Anschlussstücken.
  • Gespeist über PoE (Power over Ethernet) mit zweifacher PoE-Redundanz.
  • Vollständig mit Dante kompatibles Gerät.
  • Kompatibel mit AES67.
  • Dante Domain Manager konform.
  • Web-Interface zur Konfiguration.
  • Uhr, SDI-Lock, PoE und Link LEDs.
  • Überschreiben oder Einfügen in bestehende SDI-Audiogruppen.
  • Integrierter SDI-Video-Generator.
  • Unabhängige Pfade für das Embedden und De-Embedden.
  • Testtöne verfügbar auf Embedder- und De-Embedder-Pfaden.
  • Unterstützung von SDI-Audio-Abtastraten bei 48 kHz und 96 kHz.
  • Alle verfügbaren Dante-Abtastraten werden unterstützt.
  • Konvertierung der Abtastraten der Audio zwischen Dante und SDI.
  • Die Dante-Uhr kann optional mit der SDI-Uhr synchronisiert werden.
  • 3 x Rackmontage von Einheiten im AVN-DIORK.



Orangetec – AVN-DIO10-12G-System





Technische Daten AVN-DIO10-12G

DC-Eingang

Eingangsimpedanz:

75Ω symmetrisch

Rückflussdämpfung:

< 15 dB @ 1,5 GHz
< 10 dB @ 3 GHz
< 7 dB @ 6 GHz
< 4 dB @ 12 GHz

Unterstützte SDI-Standards:

270 Mbit/s SMPTE-259M-C (SD)
1,485 oder 1,4835 Gbit/s SMPTE-292M (HD)
2,97 oder 2,967 Gbit/s SMPTE-424M (3G)
5,94 oder 5,934 Gbit/s SMPTE-2081 (6G)
11,88 oder 11,868 Gbit/s SMPTE-2082 (12G)

Unterstützte Video-Formate:

525/59.94 (SMPTE-125M)
625/50 (ITU-R BT.656)
1280x720p/23.98, 24, 25, 29.97, 30, 50, 59.94, 60 (SMPTE 296)
1920x1035i/59.94, 60 (SMPTE 260)
1920x1080i/50, 59.94, 60 (SMPTE 274)
1920x1080p/23.98, 24, 25, 50, 59.94, 60 (SMPTE 274)
1920x1080pSF/23.98, 24, 25, 29.97, 30 (RP-211)
1080i/50 (SMPTE 295)
1920x1080p/50 (SMPTE 295)
2048x1080p/23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60 (SMPTE 2048-2)
2048x1080pSF/23.98, 24, 25, 29.97, 30 (SMPTE 2048-2)
3840x2160p/23.98, 24, 25, 29.97, 30, 50, 59.94, 60 (SMPTE 2036)
4096x2160p/23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60 (SMPTE 2048-1)

Eingebundenes Audiosignal:

48 kHz und 96 kHz, synchron
SMPTE 272M-ABCH
SMPTE 299-1 / 48,96
SMPTE 299-2 (nur De-Embedden)

Unterstütztes Image-Mapping:

SMPTE-425M-AB


SDI-Ausgang

Ausgangsimpedanz:

75Ω symmetrisch

Alignment-Jitter:

< 0,2UI

Ausgangspegel:

800 mV ±10%

Rückflussdämpfung:

< 15 dB @ 1,5 GHz
< 10 dB @ 3 GHz
< 7 dB @ 6 GHz
< 4 dB @ 12 GHz

Unterstützte SDI-Standards:

270 Mbit/s SMPTE 259M-C (SD)
1,485 oder 1,4835 Gbit/s SMPTE 292M (HD)
2,97 oder 2,967 Gbit/s SMPTE 424M (3G)
5,94 oder 5,934 Gbit/s SMPTE 2081 (6G)
11,88 oder 11,868 Gbit/s SMPTE 2082 (12G)

Unterstützte Video-Formate
(Pass-Through):

Ausgang entspricht Eingang

Unterstützte Video-Formate
(Generator):

525/59.94 (SMPTE 125M)
625/50 (ITU-R BT.656)
1280x720p/23.98, 24, 25, 29.97, 30, 50, 59.94, 60 (SMPTE 296)
1920x1080i/50, 59.94, 60 (SMPTE 274)
1920x1080p/23.98, 24, 25, 50, 59.94, 60 (SMPTE 274)
1920x1080pSF/23.98, 24, 25, 29.97, 30 (RP-211)
2048x1080p/23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60 (SMPTE 2048-2)
2048x1080pSF/23.98, 24, 25, 29.97, 30 (SMPTE 2048-2)
3840x2160p/23.98, 24, 25, 29.97, 30, 50, 59.94, 60 (SMPTE 2036)
4096x2160p/23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60 (SMPTE 2048-1)

Eingebundenes Audiosignal:

48 kHz, synchron
SMPTE 272M-ABCH
SMPTE 299-1 / 48,96


Latenzen

Video



SDI-Pass-Through:

< 1 Leitung

Audio

Beispielhafte Latenzen unter Verwendung eines AVIOAES und Phabrix SxE mit SDI- und Dante-Abtastraten bei 48 kHz und 1 ms Latenzeinstellung.

Embedding:

AVIOAES zu DIO10-12G zu Phabrix SxE
6,8 ms / 4,8 ms (SRC Bypass)

De-Embedding:

Phabrix SxE zu DIO10-12G zu AVIOAES
4,7 ms / 2,8 ms (SRC Bypass)


Netzwerk und AoIP

AoIP-Standard:

Dante

Kanäle:

44,1/48 kHz – 64 Empfang, 64 Übertragung
88,2/96 kHz – 32 Empfang, 32 Übertragung
176,4/192 kHz – 16 Empfang, 16 Übertragung

Flüsse:

32 Empfang, 32 Übertragung

Abtastrate:

44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

Kodierung:

PCM 16, PCM 24, PCM 32

AES67-Unterstützung

Ja

Anschlussmöglichkeiten:

2 x etherCON (RJ45-kompatibel)

Geschwindigkeit:

1 Gbit/s oder 100 Mbit/s (1 Gbit/s empfohlen)

Netzwerkmodi:

Switched oder redundant

Dante Domain Manager Ready:

Ja

Uhrquelle:

Intern (PTP Leader), Netzwerk PTP Leader
SDI-Eingang bei deaktiviertem Generator (Sync an Extern)
Intern bei aktiviertem Generator (Sync an Extern)


PoE-Stromversorgung

Standard

802.3af

Redundanz

Ja

Klasse

0

PD-Leistungsbereich

0,44 W bis 12,94 W

Typischer PSE-Stromverbrauch

6 W

Maximaler PSE-Stromverbrauch

15,4 W


Gerätetyp

AVN-DIO10-12G:

Dante zu 12G/6G/3G/HD/SD-SDI Embedder/De-Embedder


Abmessungen und Gewicht

Abmessungen (unverpackt):

14,0 cm (B) x 13,6 cm (T) x 4,2 cm (H)
5,5” (B) x 5,4” (T) x 1,7” (H)

Abmessungen (verpackt):

17,8 cm (B) x 17 cm (T) x 5,6 cm (H)
7,0” (B) x 6,7” (T) x 2,2” (H)

Gewicht:

Netto: 0,36 kg Brutto: 0,55 kg
Netto: 0,79 lbs Brutto: 1,21 lbs


Zubehör

AVN-DIOMT
AVN-DIORK

AVN-DIO große Einheit Untertischhalterung
AVN-DIO 1U 19″ Rackbefestigung (5 x kleines DIO oder 3 x großes DIO)
