AVN-AIO4 Dante®-Interface
mit 4 Eingängen und 4 Ausgängen, PoE



Der AVN-AIO4 Audiokonverter und Interface konvertiert bis zu vier Analogeingänge und vier Analogausgänge zu und von dem Dante Audio-over-IP-Netzwerkstandard. Dieses rentable 1 HE-Gerät für die Rackmontage bietet eine einfache Lösung für AV-Profis und Systemintegratoren. Es ist einfach zu konfigurieren und bedienen, da das Einrichten komplett mit der Standard-Software Dante-Controller und die Speisung über PoE (Power over Ethernet) erfolgt.

AVN-AIO4 Dante®-Interface

mit 4 Eingängen und 4 Ausgängen, PoE

Der AVN-AIO4 Audiokonverter und Interface konvertiert bis zu vier Analogeingänge und vier Analogausgänge zu und von dem Dante Audio-over-IP-Netzwerkstandard. Dieses rentable 1 HE-Gerät für die Rackmontage bietet eine einfache Lösung für AV-Profis und Systemintegratoren. Es ist einfach zu konfigurieren und bedienen, da das Einrichten komplett mit der Standard-Software Dante-Controller und die Speisung über PoE (Power over Ethernet) erfolgt.

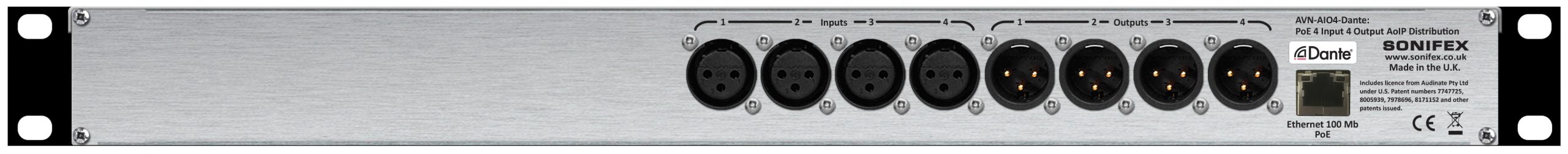

Alle Analog-Eingänge und -Ausgänge haben hochwertige Neutrik XLR-Anschlüsse und an der Frontkonsole befinden sich Status-/Konfidenz-LEDs für PoE, Link und Clock.

  • 4 x symmetrische Analogeingänge auf XLR.
  • 4 x symmetrische Analogausgänge auf XLR.
  • 1 x RJ45 Dante-Anschluss (100 Mb/s Ethernet Port).
  • LED-Statusanzeigen für PoE, Link und Clock.
  • Konfigurierung mit dem Dante-Controller.
  • AES67-Betrieb & konform mit dem Dante Domain Manager.
  • Speisung durch PoE.
  • 1 HE 19”-Bauweise für die Rackmontage.



Technische Daten AVN-AIO4

Leistungsdaten Audio-Eingang

Parameter

Line-Eingang

Eingangsimpedanz:

>20 kΩ symmetrisch

0-dBFS-Line-Up:

+18 dBu symmetrisch

Frequenzgang:

20 Hz bis 20 kHz, +0/-0,2 dB (600 Ω Last, Bezug 1 kHz)

THD+N:

<-110 dBFS, -30 dBFS, 20 Hz bis 20 kHz, 20 kHz Bandbreite

Rauschen:

-110 dBFS, 20 kHz Bandbreite, Rs=200 Ω

Übersprechen:

<-100 dB

Gleichtaktunterdrückung:

>60 dB @ 1 kHz





Leistungsdaten Audio-Ausgang

Parameter

Line-Ausgang

Ausgangsimpedanz:

<50 Ω symmetrisch

0-dBFS-Line-Up:

+18 dBu symmetrisch

Frequenzgang:

20 Hz bis 20 kHz, +0/-0,5 dB (600 Ω Last, Bezug 1 kHz)

THD+N:

<-110 dBFS, -30 dBFS, 20 Hz bis 20 kHz, 20 kHz Bandbreite

Rauschen (Mic=EIN):

-100 dBFS, 20 kHz Bandbreite

Übersprechen:

<100 dB





XLR-Pinbelegung symmetrischer Line-Eingang

Pin

Funktion

1

Erdung des Gehäuses

2

Eingang positiv

3

Eingang negativ





XLR-Pinbelegung symmetrischer Line-Ausgang

Pin

Funktion

1

Erdung des Gehäuses

2

Ausgang positiv

3

Ausgang negativ





Dante

Parameter

Beschreibung

Abtastrate:

44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz



(Hinweis: nur 2-Kanal-I/O bei >48 kHz. Auf Anfrage können entweder 4 Eingänge oder 4 Ausgänge bei 96 kHz mit einem separaten Firmware-Download konfiguriert werden).

Encoding:

PCM 16, PCM 24, PCM 32





Gerätetyp

AVN-AIO4:

Dante®-Interface mit 4 Eingängen und 4 Ausgängen, PoE





Abmessungen und Gewicht

Abmessungen:

48 cm (B) x 11 cm (T) x 4,3 cm (H) (1 HE)
19” (B) x 4,3” (T) x 1,7” (H)

Gewicht:

Netto: 0,9 kg
Netto: 1,9 lbs





Handbuch (zum Download)

AVN-AIO4 • Handbuch
