4AVN-DIO02 Dante® zu Analog XLR
Stereo-Eingang



Das AVN-DIO02 ist ein Analog XLR-Stereoeingang zu Dante AoIP-Netzwerk Konverter aus der Sonifex DIO-Serie von Dante Eingangs- und Ausgangsgeräten. Es verfügt über zwei symmetrische analoge XLR-Eingänge und einen Neutrik-etherCON®-Anschluss für die direkte Verbindung mit einem Dante AoIP-Netzwerk.



AVN-DIO02 Dante® zu Analog XLR

Stereo-Eingang

Das AVN-DIO02 ist ein Analog XLR-Stereoeingang zu Dante AoIP-Netzwerk Konverter aus der Sonifex DIO-Serie von Dante Eingangs- und Ausgangsgeräten. Es verfügt über zwei symmetrische analoge XLR-Eingänge und einen Neutrik-etherCON®-Anschluss für die direkte Verbindung mit einem Dante AoIP-Netzwerk.

Jedes Sonifex DIO-Interface bietet eine einfache, komfortable und elegante Plug-and-Play-Methode für das Verbinden von traditionellen analogen und digitalen Audio-Geräten mit dem Dante-AoIP-Audio-Netzwerk.

Die A/D- und D/A-Schaltung bietet einen Dynamikumfang von 120 dB – zehnmal besser als ähnliche konkurrierende Produkte. Alle DIO-Produkte verwenden den Dante-Controller für die Konfigurierung und werden durch PoE (Power over Ethernet) gespeist. Sie verfügen über robuste Aluminiumgehäuse mit seitlichen Schlitzen für die Schraubbefestigung und enthalten überragende Audio-Schaltungen für optimale Audio-Leistung. Alle haben stabile Neutrik-etherCON®-Anschlüsse und arretierende Audio-Anschlüsse für äußerst zuverlässige Anschlussfähigkeit auf.

  • 2 x symmetrische analoge XLR-Eingänge.

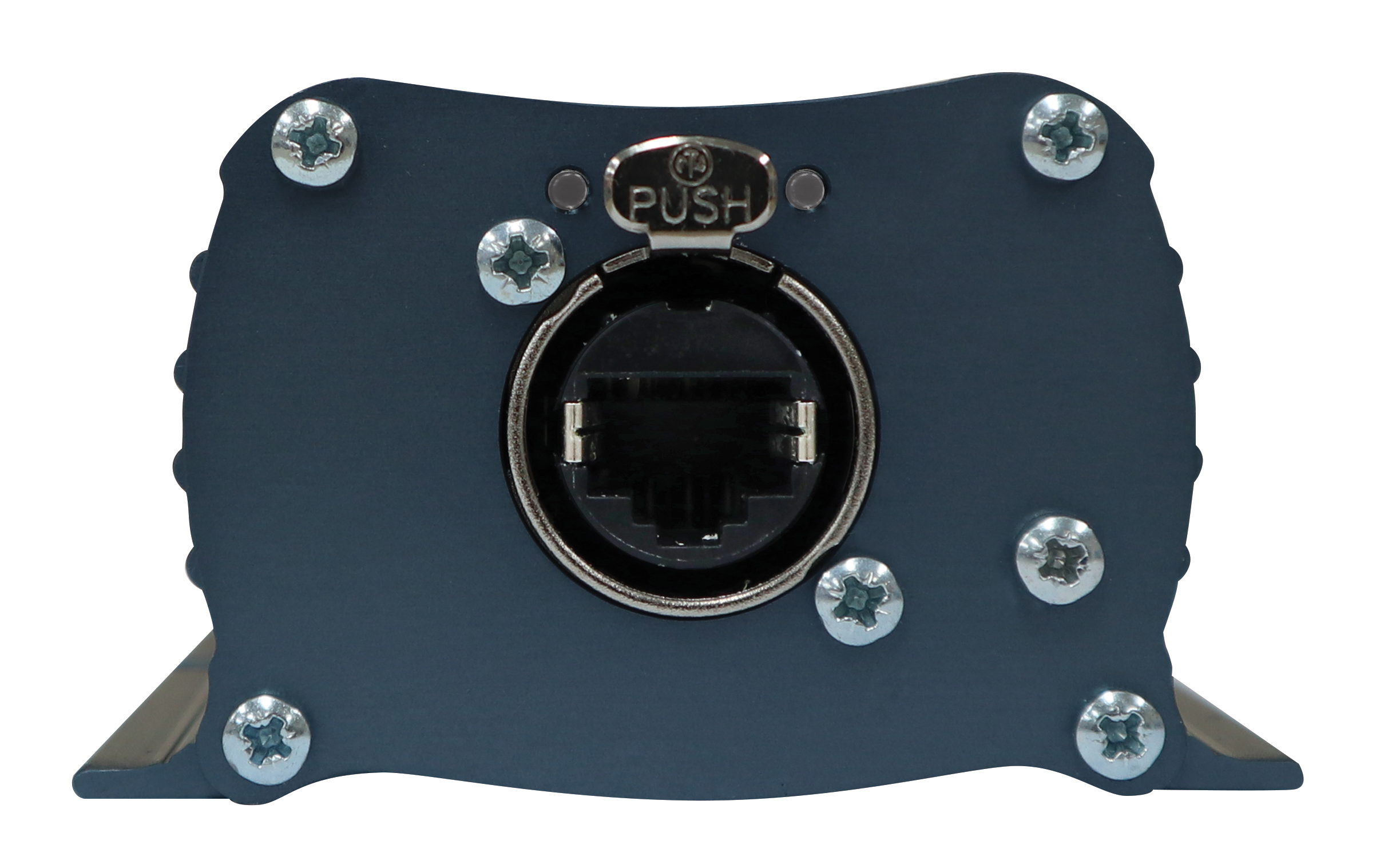

  • Neutrik etherCON® Ethernet-Anschluss.
  • Vollständig mit Dante kompatibles Gerät.
  • Kompatibel mit AES67.
  • Dante Domain Manager konform.
  • Höchste Qualität, großer Dynamikumfang bei der Wandlung.
  • Gespeist über PoE (Power over Ethernet).



Technische Daten AVN-DIO02

Pinbelegung analoger XLR-Eingang



Pin

Funktion

1

Erdung des Gehäuses

2

Phase

3

Non-Phase





Stromversorgung – Klasse 0  802.3af PoE



Gerät

Stromverbrauch (Watt)

DIO02:

<6 W





Line-Eingang – XLR



Parameter

 Beschreibung

Eingangsimpedanz:

>10 kΩ symmetrisch

0-dBFS-Line-Up:

+ 18 dBu

Frequenzgang:

20 Hz bis 20 kHz, +0/-0,2 dB (600 Ω Last, Bezug 1 kHz)

THD+N:

<-118 dBFS, -12 dBu, 20 Hz bis 20 kHz, 20 kHz Bandbreite

Dynamikumfang:

120 dB, 20 kHz Bandbreite, Rs=200 Ω

Übersprechen:

<-110 dB

Gleichtaktunterdrückung:

>60 dB @ 1 kHz





Gerätetyp



AVN-DIO02:

Analog XLR-Stereoeingang zu Dante®





Abmessungen und Gewicht



Abmessungen:

10,9 cm (B) x 7,3 cm (T) x 4,3 cm (H)
4,3” (B) x 2,9” (T) x 1,7” (H)

Abmessungen (verpackt):

17,4 cm (B) x 9,5 cm (T) x 5,6 cm (H)
6,9” (B) x 3,7” (T) x 2,2” (H)

Gewicht:

Netto: 0,2 kg verpackt: 0,3 kg
Netto: 0,44 lbs verpackt: 0,66 lbs





Handbuch (zum Download)

AVN-DIO02 • Handbuch
