AVN-PXH12

2 x 12-Kanal Mix Monitor | AoIP-Portal

Das Sonifex AVN-PXH12 ist ein kompakter Monitor-Mixer im 1 HE-Format für den Rackeinbau, das vorwiegend für das Überwachen von Audio-Over-IP-Audiokanälen konzipiert wurde. Beliebige AES67-Audiokanäle in Ihrem Netzwerk können Eingangskanälen des Geräts zugewiesen und auf analoge Ausgänge, einen Kopfhörerausgang und einen eingebauten Lautsprecher abgemischt werden.

Es handelt sich um ein Stereo-Überwachungsgerät, mit dem Sie aus insgesamt 24 Eingängen jeweils bis zu 12 Audioquellen überwachen können.  Die 24 Audioquellen können aus 4 separaten Stereo-Analog-Audioeingängen (1 x 3,5mm Klinkenbuchse vorne, 2 x 3,5mm Klinkenbuchsen hinten und 1 x Stereo-XLR-Eingangspaar hinten) oder aus allen mit RAVENNA, AES67 oder AES67-fähigen Dante® an AoIP angeschlossenen Streams ausgewählt werden.

Diese Stereosignale werden an die 12 Kontrollkanäle an der Frontkonsole geleitet, die jeweils eine „Normal“ und „Alternativ“ Eingangswahl haben. Bei jedem Kanal gibt es drei Tasten: eine für die Auswahl des Eingangs, eine für das Stummschalten des Kanals und die dritte zum Auswählen, ob der Kanaleingang nach links, nach rechts oder an den Stereoausgang geleitet werden soll.

Der Drehknopf für jeden Kanal steuert den Pegel des an den Ausgang geleiteten Eingangs. Um den Eingangspegel anzuzeigen, leuchtet der Knopf entweder grün, gelb oder rot auf.  Durch Drücken des Drehknopfes wird der entsprechende Kanaleingang an den Ausgang geleitet (Solo-Funktion).

Die LEDs an der Frontkonsole zeigen den AoIP-Netzwerkstatus, den Synchronisationsstatus und den Status der AC- und DC-Stromeingänge an.

Die Frontkonsole verfügt über 3 Ausgänge: parallele Stereo-Kopfhörer an 6,35mm (¼”) und 3,5mm-Klinkenbuchsen, jeweils mit eigener Dämpfungseinstellung, und einem Mono-Mix-Lautsprecherausgang. Für die Kopfhörer und den Lautsprecher sind getrennte Lautstärkeregler vorhanden, und für den Letzteren darüber hinaus eine Stummschalttaste.

Die rückwärtige Konsole verfügt über 3 weitere Linepegel-XLR-3-Audioausgänge, die als Mono-Mix oder linke oder rechte Kanalausgänge des gemischten Audioinhalts (ähnlich den Lautsprecher- bzw. Kopfhörerausgängen) oder jegliche der physischen Eingänge oder AoIP-Eingangsquellen designiert werden können.

Als AoIP-AES67-Streams verschickt das Gerät auch die 8 Kanäle der 4 physischen Stereoeingänge zusammen mit einem Stereomix des Lautsprecherausgangs.

Das Gerät fungiert als PTP-Masterclock oder Slave-Clock und unterstützt IEEE1588-2008 PTPv2 Media sowie das Standardprofil.

Die Rückseite enthält IEC-Stromzufuhr und sekundären DC-Stromeingang, die für die Stromredundanz des Produkts sorgen. Es sind zwei RJ45-Ethernet-Anschlüsse vorhanden (Steuerung und AoIP) sowie ein Ethernet-SFP-Modul, das bei Verwendung den AoIP-RJ45-Anschluss ersetzt.

Der GPIO-Anschluss an der Rückseite verfügt über 10 lokale Ports, die vom Anwender als Eingänge oder Ausgänge konfiguriert werden können und softwaregesteuerte Funktionalität bieten. Mit einem spannungsfreien Relaiskontakt können externe Geräte betrieben werden.

Ein eingebauter Webserver ermöglicht die vollständige Konfigurationssteuerung des Geräts, einschließlich der Quellenzuweisung zu den einzelnen Kanälen und erlaubt Firmware-Updates und Konfigurationsbackups. Das Gerät kann mit geeigneten Ember+ Befehlen gesteuert werden.



Kategorie: Audio Over IP Produkte

Produktfunktion: Ein Mix-Monitor für das Überwachen von 2 x 12 AES67-Audio-Over-IP-Audiokanälen in einem kompakten 1U-Rackformat an analoge Ausgänge, einen Kopfhörerausgang und eingebauten Lautsprecher.

Typische AnwendungenProduktionsgalerie- oder Kontrollraum-Kanalüberwachungspositionen, Überwachung im Übertragungswagen, Konfidenzüberwachung der Kanäle in jeder AoIP-Installation.

Produktmerkmale:

  • Das Format AES67 ist eingeführt worden, um die Kompatibilität mit den meisten anderen AoIP-Produkten herzustellen – das Gerät verwendet RAVENNA IP-Audio, um die Kompatibilität mit AES67 zu gewährleisten.
  • Für alle Konfigurationen wird ein integrierter Webserver verwendet. Die Quellen für alle Kanäle werden einfach auf einer Webseite zugewiesen und können beliebig frei gewählt und geändert werden.
  • SAP kann als Erkennungsmechanismus verwendet werden, um Dante-Geräte aufzufinden und Dante®-AES67-Streams zu überwachen. Dante® ist eine Handelsmarke von Audinate Pty Ltd.
  • Konfidenzüberwachung auf dem transparenten Lautstärkeregler für jeden Kanal, womit Ihnen Überwachung „auf einen Blick“ zur Verfügung steht.
  • Die Stummschalttaste an der Vorderseite und die Solo-Funktion am Regler ermöglichen es, einen einzelnen Kanal oder eine Handvoll Kanäle schnell vorzuspielen.
  • Bei allen Kanälen kann für den direkten Vergleich schnell zwischen den Eingängen „Normal“ und „Alternativ“ gewechselt werden (mit einer Genauigkeit von <1msec).
  • Jeder Kanal kann auf Kopfhörer linkes Ohr, rechtes Ohr oder eine Stereo-Mischung gerichtet werden. Somit haben Sie die Möglichkeit, eine vertraute Kopfhörermischung einzustellen.
  • 6,35mm (1/4”) & 3,5mm-Kopfhörerausgänge und ein Lautsprecherausgang mit getrennten Lautstärkereglern für Lautsprecher und Kopfhörer.
  • Quellen von AoIP, symmetrisch oder 3 x unsymmetrische Eingänge.
  • Adressaten an AoIP oder die symmetrischen Ausgänge an der Rückseite.
  • Zweifach 1GB-Lan-Ports & 1GB-SFP-Glasfaseranschluss.
  • 10 vom Anwender zuweisbare GPIO-Ports.
  • Duale AC- & DC-Stromeingänge.
  • Steuerung & Konfiguration über Ethernet-Webserver.
  • Stummschalttaste für Lautsprecher.

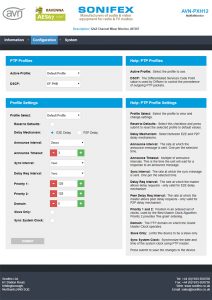

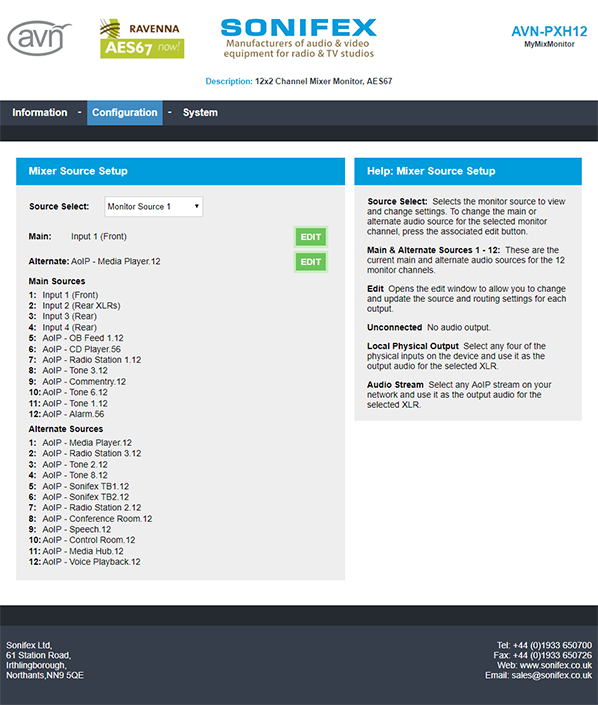

Webserver Software

Der Mix-Monitor verfügt für die Einrichtung und Konfiguration über einen integrierten Webserver. Der Webserver ist responsiv und passt sich an die Größe Ihres Bildschirms an. Dadurch kann er auf großen Bildschirmen oder mit kleinen Geräten wie Smartphones verwendet werden. Auf der rechten Seite des Bildschirms werden Hilfsinformationen angezeigt, dort können Sie herausfinden, wie das Gerät funktioniert.

Screenshots zu den einzelnen Software-Übersichtsseiten sehen Sie oben.





Technische Daten AVN-PXH12

Audio-Over-IP-Daten

Offene Standards: RAVENNA, AES67
Geräteerkennung: Bonjour (mDNS / DNS-SD) & SAP
Audioübertragung: RTP/UDP über IPv4 Multicast
QoS: DiffServ
Stream-Management: RTSP/SDP
Steuerung: Ember+/Webserver
Format: PCM 24-bit (L24) linear
Kanäle je Stream: Maximal 8
Frames je Paket: 48
Höchstzahl Streams: RX 15, TX 2
Samplerate: 48 kHz


Zeitsynchronisation

Unterstützte Profile: Default (RAVENNA), Media AES67) & benutzerdefiniert
Zeitprotokoll: PTPv2, IEEE1588-2008


Technische Daten

Unsymmetrische Line-Eingänge
Eingangsimpedanz: >20kΩ
0dBFS Line-Up: +12dBu
Frequenzgang: 20Hz bis 20kHz, +0/-0.2dB
THD+N: <-97dBFS, -30dBFS, 20Hz bis 20kHz, 1:1 Verstärker, 20kHz Bandbreite
Rauschen: -100dBFS, 20kHz Bandbreite, Rs=200Ω
Übersprechen: <-97dB


Symmetrische Line-Eingänge

Eingangsimpedanz: >20kΩ symmetrisch
0dBFS Line-Up: Regelbar +15/+18/+20/+22/+24dBu
Frequenzgang: 20Hz bis 20kHz, +0/-0.2dB
THD+N: <-110dBFS, -30dBFS, 20Hz bis 20kHz, 20kHz Bandbreite
Rauschen: -110dBFS, 20kHz Bandbreite, Rs=200Ω
Übersprechen: <-100dB
Gleichtaktunterdrückung: >70dB @ 1kHz


Kopfhörerausgang

Ausgangsimpedanz: 150mW mit 32Ω- bis 600Ω-Kopfhörer
0dBFS Line-Up: +20dBu
Frequenzgang: 20Hz bis 20kHz, +0/-0.2dB
THD+N: <-108dBFS, -30dBFS, 20Hz bis 20kHz, 1:1 Verstärker, 20kHz Bandbreite
Rauschen: -110dBFS, 20kHz Bandbreite


Symmetrische Leitungsausgänge

Ausgangsimpedanz: <50Ω symmetrisch
0dBFS Line-Up: Einstellbar +15/+18/+20/+22/+24dBu
Frequenzgang: 20Hz bis 20kHz, +0/-0,2dB
THD+N: <-110dBFS, -30dBFS, 20Hz bis 20kHz, 20kHz Bandbreite
Rauschen: -110dBFS, 20kHz Bandbreite, Rs=200Ω


Lautsprecher

Leistung: 4W
Lautstärke: Stummschaltung bis volle Lautstärke über den Regler an der Frontblende


Anschlüsse

Kopfhörer: ¼ Zoll (6,35mm) Stereo-Klinkenbuchse
3,5mm Stereo-Klinkenbuchse
Audioeingänge: 3 x 3,5mm-Stereo-Klinkenbuchsen unsymmetrisch
2 x XLR-3-Buchse symmetrisch
Audioausgänge: 3 x XLR-3-Einbaustecker symmetrisch
1 x Lautsprecherausgang
GPIO: 15-polige D-Sub-Buchse
Netzwerk: 2 x Gigabit Ethernet, RJ45
  1 x SFP optisch
AC-Netzeingang: Gefilterte Universal-IEC-Buchse, Dauerbelastung 85-264VAC, 47-63Hz, 20W
DC-Eingang: Vierpolige 7,5A Buchse, 9,5-14VDC
Sicherung: Träge Sicherung 2A 20mm x 5mm


Gerätetyp

AVN-PXH12: 2 x 12-Kanal Mix Monitor, AoIP-Portal


Größenangaben

Abmessungen: 48,3cm (B) x 20,12cm (T) x 4,4cm (H)(1HE)
19” (B) x 7,92” (T) x 1,8” (H) (1HE)
Abmessungen (verpackt): 55,2cm (B) x 29,5cm (T) x 16,5cm (H)
21,7” (B) x 11,6” (T) x 6,5” (H)
Gewicht: Netto: 2,9 kg  verpackt: 3,5 kg
Netto: 6,38 lbs  verpackt: 7,7 lbs


Zubehör

AVN-DC-060: 60W DC-Netzteil mit KPJX-4S-Stecker





Handbuch (zum Download)

AVN-PXH12• Handbuch
