AVN-TB20AR
Erweitertes 20-Kanal Talkback Intercom | AoIP Portal



Das AVN-TB20AR ist eine 2HE-Version des AVN-TB10AR für die Rackmontage mit 20 Kanälen, den gleichen Spezifikationen, verfügt aber über mehr Sprechstellentasten und somit mehr Kommunikationsmöglichkeiten für größere Standorte. Darüber hinaus ist es mit ‘GPI/O’- und ‘Phone’-Tasten für die Fernsteuerung von externen Geräten und Sonifex DHY-04 Telefonhybriden ausgestattet, was in einem Übertragungswagen oder einer Produktionsgalerie hilfreich ist.



Talkback Intercoms mit Audio Over IP, RAVENNA/AES 67

Unsere neue Serie von AVN (Audio/Video/Netzwerk) Gegensprech-/Mithör-/Ausrufgeräten unterstützt die Kommunikation zwischen Studios, Bühnen, Sälen, Büros und verschiedenen Bereichen an einem Standort oder in einem Gebäudekomplex. Sie verfügen sowohl über Vierdraht als auch AoIP-Quellen und -Adressaten und benutzen als Audio-Transport-Mechanismus RAVENNA/AES67, was eine einfache CAT 5-Verkabelung und -Erweiterung ermöglicht.





AVN-TB20AR

Erweitertes 20-Kanal Talkback Intercom | AoIP Portal

Alle AVN-TB-Geräte verfügen über einen integrierten Webserver zur Einrichtung und Konfiguration. Der Webserver ist responsiv und passt sich an die Größe Ihres Bildschirms an. Dadurch kann er auf großen Bildschirmen oder auf kleinen Handgeräten wie Smartphones verwendet werden. Auf der rechten Seite des Bildschirms werden Hilfsinformationen angezeigt, dort können Sie herausfinden, wie das Gerät funktioniert.



Kategorie: Audio-Over-IP-Produkte.

Produktfunktion: Ein hochentwickeltes Gegensprech-/Mithör-/Ausrufgerät, das die Sprach-/Audiokommunikation zwischen verschiedenen Bereichen in einer Einrichtung oder einem Gebäudekomplex ermöglicht.

Typische Anwendungen: Kommunikation mit Übertragungswagen, Theaterkommunikation und studioübergreifende Kommunikation in einer TV- oder Radiostation.

Produktmerkmale:

  • 20 beleuchtete Sprechtasten sowie Mithör- & Ausruftasten.
  • Telefontaste für ferngesteuertes Wählen und Steuerung eines externen Telefonhybrids.
  • Ausruftaste und Gruppengesprächsfunktion.
  • Rückruftaste mit Anzeige der Rückrufquelle.
  • Drei vom Benutzer definierbare Tasten.
  • Tasten für das Stummschalten von Lautsprecher & Mikrofon.
  • Mikrofon- & Hör-Sprech-Garnitur Eingänge (Headset-Anschluss an Vorder- & Rückseite), Kopfhörer- & Lautsprecherausgänge.
  • Lautstärkeregler an der Vorderseite für die Lautsprecher-/Kopfhörerausgänge und Lautstärke der eingehenden Quellen.
  • +48V Phantomspeisung für die Mikrofoneingänge.
  • Steuerung & Konfiguration über Ethernet-Webserver und Frontblende.
  • Frontblendenanzeige für Quellen- & Adressinformationen.
  • Quellen aus AoIP, 1 x symmetrisch, 2 x unsymmetrisch oder S/PDIF Digitaleingänge.
  • Senden an AoIP oder symmetrische & unsymmetrische Ausgänge an der Rückseite.
  • Hochentwickelte Echounterdrückung & Mikrofon-AGC zum Verhindern von Rückkopplungen.
  • Zweifach 1GB-Lan-Ports & 1GB-SFP-Glasfaseranschluss.
  • 10 vom Anwender definierbare GPIO-Ports.
  • GPI/O-Taste für das Auslösen externer Ereignisse über GPIO oder Netzwerkbefehle.
  • LEDs an der Vorderseite für Netzwerk-Audiopräsenz, Gesprächsaktivitäten, AGC-Aktivität, Clock-Synchronisierung und Stromversorgung.
  • Zwei Überwachungstasten an der Vorderseite, um den Ton direkt an den Lautsprecher zu leiten, z.B. um ein IFB-Feed- oder Off-Air-Übertragungssignal anzunehmen.
  • Absenken oder Mischen von Eingängen an Lautsprecher/Kopfhörer.
  • Duale AC- & DC-Stromeingänge.

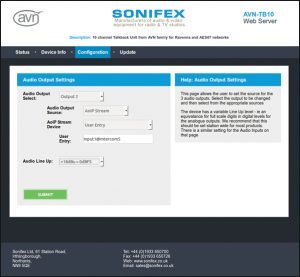

Webserver-Software

Alle AVN-TB-Geräte verfügen über einen integrierten Webserver zur Einrichtung und Konfiguration. Der Webserver ist responsiv und passt sich an die Größe Ihres Bildschirms an. Dadurch kann er auf großen Bildschirmen oder auf kleinen Handgeräten wie Smartphones verwendet werden. Auf der rechten Seite des Bildschirms werden Hilfsinformationen angezeigt, dort können Sie herausfinden, wie das Gerät funktioniert.

Screenshots zu den einzelnen Software-Übersichtsseiten sehen Sie oben.

Technische Daten AVN-TB20AR

Audio-Over-IP-Daten
Offene Standards: RAVENNA, AES67
Geräteerkennung: Bonjour (mDNS / DNS-SD)
Audioübertragung: RTP/UDP über IPv4 Multicast
QoS: DiffServ
Stream-Management: RTSP/SDP
Steuerung: Ember+/Webserver
Format: PCM 24-bit (L24) linear
Kanäle je Stream: 2
Frames je Paket: 48
Höchstzahl Streams: RX 6, TX 5 (fix)
Samplerate: 48kHz


Zeitsynchronisation
Unterstützte Profile: Default (RAVENNA), Media (AES67) & benutzerdefiniert
Zeitprotokoll: PTPv2, IEEE1588-2008


Eingang Mikrofon und Headset
Eingangsimpedanz: >2,5kΩ symmetrisch
Verstärkungsbereich: 0dB bis +60dB
0dBFS Line-Up: Regelbar in Schritten von 3dB von -58dBu bis +2dBu
Frequenzgang: 20Hz bis 20kHz, +0/-0,2dB
Rauschen: -127dBu, 20kHz Bandbreite, Rs=200Ω ref. 76dB Verstärkung


Unsymmetrische Line-Eingänge
Eingangsimpedanz: >20kΩ unsymmetrisch
0dBFS Line-Up: +12dBu
Frequenzgang: 20Hz bis 20kHz, +0/-0,2dB
THD+N: <-97dBFS, -30dBFS, 20Hz bis 20kHz, 1:1 Verstärker, 20kHz Bandbreite
Rauschen: -100dBFS, 20kHz Bandbreite, Rs=200Ω
Übersprechdämpfung: <-97dB


Symmetrische Line-Eingänge
Eingangsimpedanz: >20kΩ symmetrisch
0dBFS Line-Up: Regelbar +15/+18/+20/+22/ +24dBu
Frequenzgang: 20Hz bis 20kHz, +0/-0,2dB
THD+N: <-110dBFS, -30dBFS, 20Hz bis 20kHz, 20kHz Bandbreite
Rauschen: -110dBFS, 20kHz Bandbreite, Rs=200Ω
Übersprechdämpfung: <-100dB
Gleichtaktunterdrückung: >70dB @ 1kHz


Kopfhörerausgang
Ausgangsimpedanz: 150mW mit 32Ω bis 600Ω Kopfhörer
0dBFS Line-Up: +20dBu
Frequenzgang: 20Hz bis 20kHz, +0/-0,2dB
THD+N: <-108dBFS, -30dBFS, 20Hz bis 20kHz, 1:1 Verstärker, 20kHz Bandbreite
Rauschen: -110dBFS, 20kHz Bandbreite


Unsymmetrische Line-Ausgänge
Ausgangsimpedanz: <50Ω
0dBFS Line-Up: +12dBu
Frequenzgang: 20Hz bis 20kHz, +0/-0,2dB
THD+N: <-95dBFS, -30dBFS, 20Hz bis 20kHz, 1:1 Verstärker, 20kHz Bandbreite
Rauschen: -100dBFS, 20kHz Bandbreite


Symmetrische Line-Ausgänge
Ausgangsimpedanz: <50Ω symmetrisch
0dBFS Line-Up: Einstellbar +15/+18/+20/+22/ +24dBu
Frequenzgang: 20Hz bis 20kHz, +0/-0,2dB
THD+N: <-110dBFS, -30dBFS, 20Hz bis 20kHz, 20kHz Bandbreite
Rauschen: -110dBFS, 20kHz Bandbreite, Rs=200Ω


Lautsprecher
Leistung: 4W
Lautstärke: Stummschaltung bis volle Lautstärke über den Regler an der Frontblende


Anschlüsse
Mikrofon: XLR dreipolige Buchse (elektronisch symmetrisch)
Kopfhörer: ¼ Zoll (6,35mm) Stereo-Klinkenbuchse
Headset: 2 x XLR fünfpolige Buchse (elektronisch symmetrisch vorderer/hinterer Eingang)
Audioeingänge: 2 x Stereo unsymmetrisch, RCA/Phono
1 x S/PDIF, RCA/Phono
Audioausgänge: 1 x Stereo symmetrisch, RJ45
1 x Stereo unsymmetrisch, 2 x RCA/Phono
1 x Lautsprecherausgang
Audioeingang/-ausgang: 1 x symmetrischer Stereoeingang oder Monoeingang/-ausgang RJ45
GPIO: 15-polige D-Sub-Buchse
Netzwerk: 2 x Gigabit Ethernet, RJ45
1 x SFP optisch
AC-Netzeingang: Gefilterte Universal-IEC-Buchse, Dauerbelastung 85-264VAC @ 47-63Hz, 20W
DC-Eingang: Vierpolige 7,5A Buchse, 9,5-14VDC
Sicherung: Träge Sicherung 2A 20mm x 5mm


Gerätetyp
AVN-TB20AR: 20-Kanal Intercom-Sprechstelle mit RAVENNA AoIP für die Rackmontage


Größenangaben
Abmessungen:        48,3cm (B) x 17,5cm (T) x 8,8cm (H)(2HE)
19” (B) x 6,9” (T) x 3,6” (H) (2HE)
Abmessungen (verpackt): 59cm (B) x 28cm (T) x 15cm (H)
23” (B) x 11” (T) x 5,9” (H)
Gewicht: Netto: 3,7kg  verpackt: 4,4kg
Netto: 8,1lbs  verpackt: 9,7lbs

Zubehör
AVN-DC150: 150W DC-Netzteil mit KPJX-4S-Stecker
CM-GM1: professionelles Kondensator-Schwanenhalsmikrofon
