CM-TLL
Leitungsabhörmodul mit Fernspeisung



Mit dem CM-TLL Modul können Kommandoverbindungen über das Telefonnetz hergestellt werden. Das ferngespeiste Gerät arbeitet mit allen Standardanalogleitungen. Eingehende Anrufe werden über eine LED signalisiert und können mit der LINE CONNECT-Taste angenommen werden. Das Gerät kann direkt mit einem Kopfhörer verbunden werden und eignet sich zur Übermittlung von Kommandos über das Telefonnetz, bei denen keine Rückleitung benötigt wird.





CM-TLL

Leitungsabhörmodul mit Fernspeisung

Mit dem CM-TLL Modul können Kommandoverbindungen über das Telefonnetz hergestellt werden. Das ferngespeiste Gerät arbeitet mit allen Standardanalogleitungen. Eingehende Anrufe werden über eine LED signalisiert und können mit der LINE CONNECT-Taste angenommen werden. Das Gerät kann direkt mit einem Kopfhörer verbunden werden und eignet sich zur Übermittlung von Kommandos über das Telefonnetz, bei denen keine Rückleitung benötigt wird.

Über ein angeschlossenes Telefon können ausgehende Anrufe getätigt und anschließend auf den Kopfhörer gelegt werden. Dieses Telefon ist nicht notwendig, wenn Anrufe nur eingehen. Eingehende Anrufe werden über eine LED signalisiert. Über die Taste ‘LINE CONNECT’ kann der Anruf entgegen genommen oder eine Leitung geöffnet werden. Zum Anschluss des Telefonnetzes und des optionalen Telefons sind je eine RJ11-Buchse vorgesehen.Eine ‘ON’ LED signalisiert, dass das Gerät mit Strom versorgt wird und die Leitung auf den Audioausgang geschaltet wurde.



Eigenschaften des CM-TLL

  • Schnittstelle zur Überführung eines Telefonsignal in ein Kommandosystem oder professionelle Audioumgebung.
  • Ferngespeist über die Telefonleitung. Benötigt weder Netzteil noch Batterie.
  • LED-Anzeigen für eingehenden Anruf und offene Leitung.
  • Durchschleifbuchse für angeschlossenes Telefon.
  • Das angeschlossene Telefon bleibt nutzbar, wenn das Gerät arbeitet.
  • Kabelsatz für internationale Telefonnetze.
  • Kompaktes, robustes Design mit Vollaluminiumgehäuse und stabiler XLR-Buchse.





Technische Daten CM-TLL

4-Wire Ausgang
Ausgangsimpedanz: 150Ω, übertragersymmetrisch
Ausgangsbuchse: 3-polig XLR, männlich
Ausgangspegel: Typisch 0dBU für durchschnittliche Leitungspegell


2-Wire


Spannung (Leitung offen): 6V minimal
2 Wire-Buchse: RJ11-Buchse – Leitung
RJ11-Buchse, Telefongerät

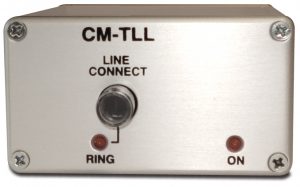

Frontseitige Bedienelemente


Line Connect: Drucktaste mit Statuslicht
Ring LED: zeigt eingehende Anrufe an
On LED: zeigt offene Telefonleitung an


Gerätetyp


CM-TLL Leitungsabhörmodul mit Fernspeisung


Abmessungen


Maße:
Gewicht: Netto: 0.20kg Verpackt: 0.70kg
Netto: 0.50lbs Verpackt: 1.6lbs
