MEDIENSTELE
Mediensäule für Dozentenplatz im Hörsaal
Die Mediensäule modulario (welche die Kabeltankstelle einschließt) mit 2 hohen Türen, für den Dozentenplatz im Hörsaal, ist mit Vorbereitungen für ein Multimedia-Touch-Panel und der Kabeltankstelle versehen. In diesem Möbel befindet sich Platz für die Geräte der Medientechnik im 19″-Einbauformat.
Innenkorpus aus Dekorspanplatten mit Kantenanleimer in passendem Dekor, mit allen gefasten Ausfräsungen und Bohrungen für weiteren Aus- und Umbau, mit Stellfüßen, und Querstegen zur Aufnahme der Aluminiumrohre der Kabeltankstelle incl. allen Inneneinteilungen und Befestigungen.
Schubkasten oben mit Kreuzeinteilung, mit kugelgelagertem Vollauszug und Einzugsdämpfung, Griffaussparung auf der Bedienerseite oben.
Schubkasten mittig mit Ausfräsung im Boden für ein Gerät, Ladestation etc., mit kugelgelagertem Vollauszug und Einzugsdämpfung, Griffaussparung auf der Bedienerseite oben.
Incl. Rackschienen für vertikalen Einbau von 19″-Geräten für insgesamt 9 HE.
Verkleidung mit Gehrungshaube, 2 Türen mit Griff, 2 Seitenverkleidungen abnehmbar, incl. Kabelausschnitt, aus Holzwerkstoff, beidseitig belegt mit durchgehend homogen gefärbtem Hochdruckschichtstoff. Alle Elemente mit Kantenanleimer des gewählten Dekors, Kanten leicht gefast bzw. leicht gebrochen, Verkleidungselemente von innen geschraubt, Außenseiten im hinteren Bereich mittels Einhängebeschlag aufgesteckt, im vorderen Bereich mit einer Sicherungsschraube versehen.

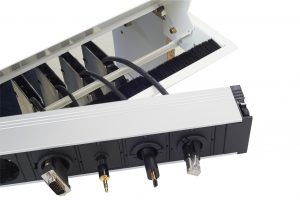

Demontagemöglichkeit auch nach Integration der Technikelemente. Kabeldurchlässe und Montagemöglichkeit für Touchpanel, und Telefon (positioniert), auf der Oberseite hinter der Kabeltankstelle. Kabeldurchlässe in Edelstahlausführung.
Technische Daten MEDIENSTELE
- Außenmaße (B x H x T): 500mm x 980mm x 700mm
- Aussparung für Hutze
- Material MDF Unidekor 19mm, Farbe weiß
- Kabeldurchlässe auf der Oberseite ca. 30mm
- Schublade im oberen Bereich mit 6-facher Unterteilung für Whiteboard-Stifte
- Schubkasten mit passender Ausfräsung im Boden für Aufnahme der Ladestation der Funkmikrofonanlage
- vordere Tür (unten) verschließbar mit Profilzylinder, einrastende Schließung (automatische Schließung, wenn Tür zufällt)
- DIN-A4-Dokumententasche zur Vorhaltung der Dokumentation sowie der Bedienungsanleitungen der verbauten Geräte, angebracht an der Innenseite der rückseitigen Tür
- rückseitige Tür verschließbar mit Profilzylinder, einrastende Schließung (automatische Schließung, wenn Tür zufällt)
- selbstklebender Verdrahtungskanal zur internen Kabelführung, Durchmesser ca. 40mm
- Führungsbrettchen mit Rechtecklöchern oben und unten zur Aufnahme der Aluminiumschächte der Kabeltankstelle mit werkzeugloser Fixierung
- Rackschienen für vertikalen Einbau von 19″-Geräten (min. 9 HE nebeneinander) vorne und hinten, 19″-Ebenen jeweils zurückversetzt
- Doppel-Erdungslaschen für Flachstecker 6,3 mm an Rackschienen
- alle Elemente mit Kantenanleimer, Farbe: Weiß, 0,8 mm
- Kanten und Ausfräsungen gefast bzw. leicht gebrochen
- Verkleidungselemente von innen geschraubt (ohne sichtbare Schraubköpfe außen), demontierbar von innen
- Demontagemöglichkeit auch nach Integration der Technikelemente
- Korpus mit Stellfüßen
- Fixierung des Möbels am Boden
- incl. Montagematerial
Handbuch (zum Download)
MEDIENSTELE • Handbuch
