PC-AD2
Halbhohe PCIe Soundkarte, 2 analoge Stereo I/O & 2 Stereo AES-3 I/O



Die PC-AD2 ist eine duale analoge Stereo-Eingangs/Ausgangs-Soundkarte und duale digitale Stereo-AES-3 Eingangs/Ausgangskarte in halbhohem PCIe Format. Einer der analogen Eingänge kann als Mikrofoneingang verwendet werden, ein dedizierter AES-11-Sync-Eingang und 2 GPIOs sind vorhanden. Sie ist vollständig kompatibel mit Windows™ Wave, DirectSound, DirectShow, MCI und Core Audio APIs, und unterstützt Audio bis zu 24 Bit, 192kHz.

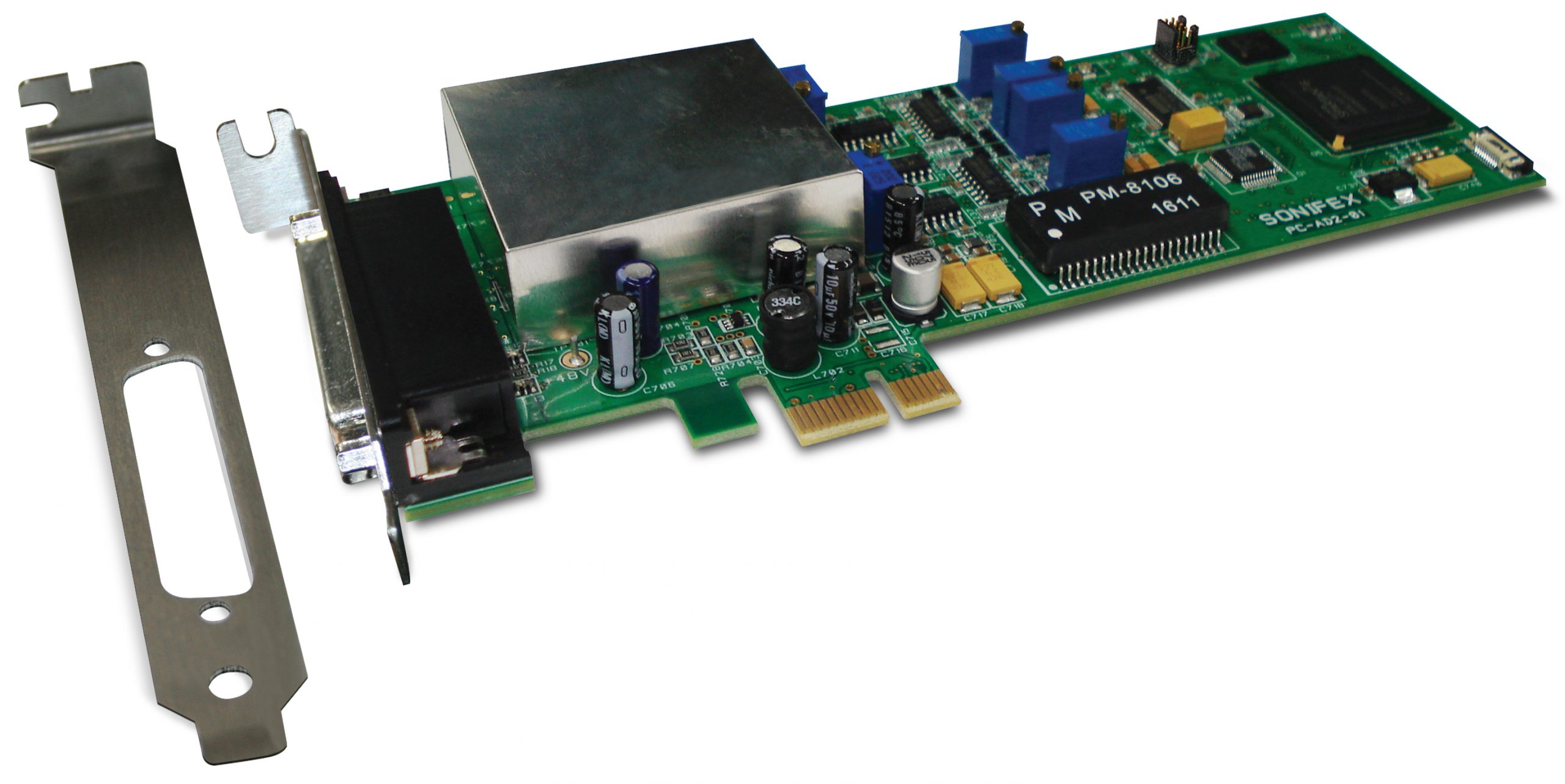

PC-AD2 Mit kurzem Kartenhalter, optional langem Kartenhalter und optionale PC-AD2 Kabelpeitsche erhältlich.



Erprobt mit folgenden Systemen



PC-AD2

Halbhohe PCIe Soundkarte, 2 analoge Stereo I/O & 2 Stereo AES-3 I/O

Die PC-AD2 ist eine duale analoge Stereo-Eingangs/Ausgangs-Soundkarte und duale digitale Stereo-AES-3 Eingangs/Ausgangskarte in halbhohem PCIe Format. Einer der analogen Eingänge kann als Mikrofoneingang verwendet werden, ein dedizierter AES-11-Sync-Eingang und 2 GPIOs sind vorhanden. Sie ist vollständig kompatibel mit Windows™ Wave, DirectSound, DirectShow, MCI und Core Audio APIs, und unterstützt Audio bis zu 24 Bit, 192kHz.

Die PC-AD2 ist eine halbhohe PCIe Audio-Input-Output-Karte in Profiqualität, die sowohl analoge als auch AES-3-Stereoeingänge und -ausgänge bietet. Sie wird mit einem Windows WDM-Treiber geliefert und bietet somit vollständige Soundkartenfunktionalität auf Windows 7, 8, 8.1, 10 und Windows Server 2008 R2, 2012 und 2012 R2. Viele der modernen kleineren PC-Systeme haben nur Platz für halbhohe PCIe-Karten – bei der Entwicklung der PC-AD2-Karte wurde das bedacht, und eine hohe Anzahl von Kanälen in einer kleinformatigen Karte ermöglicht.

Die PC-AD2 verfügt über zwei analoge Stereoeingänge (der erste kann als dualer Mono- oder Stereo-Mikrofoneingang verwendet werden) und zwei analoge Stereoausgänge, zwei AES-3-Stereoeingänge und zwei Stereoausgänge, einen dedizierten AES-11-Sync-Eingang und zwei universelle Eingänge und Ausgänge (GPIO).

Beim Einsatz als Mikrofoneingang kann auf den Anschluss des Mikrofoneingangs Phantomspeisung von +48V zugeführt werden, die jedoch entfernt wird, wenn Eingang 1 als Line-Eingang aktiv wird. Ein Audio-Limiter am Mikrofoneingang reduziert die Mikrofonverstärkung automatisch, wenn der Aufnahmepegel sich der Übersteuerung nähert.

Der Spitzen-Analogpegel legt die Übersteuerungsgrenze für die Analogeingänge auf entweder +15, +18, +20, +22 oder +24dBu fest. Wenn die Windows-Endpunkt-Fader auf maximal eingestellt sind, entsprechen diese Pegel der Vollaussteuerung des Software-Audiostreams. Die Kern-Abtastrate der Karte kann mit einer externen Quelle synchronisiert werden, die entweder aus den AES-3-Eingängen, dem dedizierten AES-11-Sync-Eingang oder durch Verwendung des Kartenverbindungskabels (PC-AD2SY) zum Synchronisieren mit einer PC-AD2 gewählt werden kann.





Die unabhängige asynchrone Abtastratenkonversion an den Eingängen unterstützt Raten von 32kHz bis 192kHz, wobei die Ausgangsrate als 192kHz, 96kHz, 88,2kHz, 48kHz, 44,1kHz oder 32kHz konfiguriert werden kann, entweder freilaufend oder an eine AES11-Referenz an einem der Digitaleingänge gebunden. Die Software-Abtastratenumwandlung wird von Windows automatisch eingesetzt, wenn die Ausbringungsrate nicht zu der Rate der Hardware passt. Dadurch wird sichergestellt, dass Dateien mit allen Abtastraten abgespielt und aufgezeichnet werden können. Erweiterte Software-Bittiefen von 32 und 24 Bit werden genau wie 16 und 8 Bit für Wiedergabe und Aufzeichnung unterstützt. Die empfangene Abtastrate, Framelock und der Status der Abtastratenkonvertierung werden für jeden AES-3-Eingang angezeigt.

Die Wiedergabe- und Aufzeichnungstopologie ist virtualisiert, weil Windows jede Eingangsquelle wie seinen eigenen ‚Endpunkt‘ behandelt. Endpunkte sind die physischen Audioquellen und -ziele, zum Beispiel Mikrofone, Lautsprecher und Line-Anschlüsse. Jeder physische Line-Eingang der PC-AD2-Karte wird von einem Endpunkt-Baustein repräsentiert und weil die Hardware für jeden einzelnen über separate A/D-Konverter oder AES-3-Receiver verfügt, können sie gleichzeitig verwendet werden. Darüber hinaus wird ein Mikrofonendpunkt erstellt, der mit dem analogen Endpunkt des Line-Eingangs 1 geteilt wird. Der API Mixer von Windows wird für jede Anwendung virtualisiert und stellt für jeden Endpunkt nur eine Stummschaltung und Lautstärkeregelung zur Verfügung und betrifft nur den bei dieser Anwendung eingehenden oder ausgehenden Ton.





Die PC-AD2 verfügt über zwei optoentkoppelte Allzweckeingaben/-Ausgaben (GPIOs), auf die über eine Programmierschnittstelle (API) zugegriffen wird, die mit dem Treiberpaket geliefert wird. Zu dem Treiberpaket gehört ein Demo-Programm, das die Bedienung der GPIO-API und einen schnellen Test der Funktionalität der GPIO illustriert.

Es stehen alle Standard-Windows-Audio-APIs zur Verfügung, darunter die Core Audio API, Wave, DirectSound, DirectShow, MCI und MIDI Wiedergabe, genauso wie eine Vielzahl von Audio-Komprimierungsmodi über den Windows Audio Compression Manager oder andere Software-Komprimierungssysteme.

In einem einzigen PC können mehrere Karten installiert werden.

Optional wird eine Kabelpeitsche mit 44-poligem High-Density D-Sub-Stecker auf XLRs & 9-Pin D-Sub-Stecker angeboten, das PC-AD2BC.



Kategorie

  • Professionelle Soundkarten & Radio-Capture-Karten.

Produktfunktion

  • Zwei AES-3- und zwei symmetrische analoge Audioeingänge und -ausgänge für die Verwendung in einem PC.

Typische Anwendungen

  • Audio-Workstations, Aufnahmestudios, Automation-Systems, Audio-Logging, Mehrkanal-Playout.

Features

  • 2 unabhängige trafosymmetrische AES-3-Eingänge und -Ausgänge
  • 2 unabhängige symmetrische Stereoeingänge und -ausgänge für hohe Pegel
  • Einer der Stereo-Line-Eingänge kann als dualer Mono- oder Stereo-Mikrofoneingang mit +48V-Phantomspeisung und Begrenzer agieren
  • 1 AES-11-Synchronisierungseingang
  • 2 optoentkoppelte GPIOs
  • 24-bit Audioauflösung
  • Abtastraten bis zu 192kHz
  • Asynchrone Abtastratenkonvertierung an jedem Eingang
  • Kartensynchronisierung an jedem Eingang, AES-11-Eingang oder eine andere PC-AD2-Karte.
  • Treiber mit 32 und 64 Bit für Windows7/8/10, Windows Server 2008/R2, 2012/R2.
  • WDM-konform, unterstützt Wave-, DirectSound-, DirectShow- und Core-Audio-APIs.
  • Gleichzeitige Aufnahme/Wiedergabe pro Kanal.



Technische Daten PC-AD2

Unterstützte Betriebssysteme

Plattform: Windows 7, 8, 8.1 und 10 (32 Bit und 64 Bit Versionen Server 2008 R2, 2012 und 2012 R2)


PCIe-Spezifikationen

Kartenschnittstelle: Single Lane PCIe 1.1


Audio-Spezifikationen

Analoge Abtastrate: 32kHz, 44.1kHz, 48kHz, 88.2kHz, 96kHz oder 192kHz
Analogauflösung: 24 Bit
Dynamikumfang: >100dB typisch (ungewichtet)
Analoge THD+N: < 0,0015% (-96dB) Verzerrung und Rauschen
Analogeingänge: 2 x symmetrische analoge Stereoeingänge (einer kann auf Dual-Mono oder Stereomikrofon geschaltet werden)
Analoge Eingangsimpedanz: 20kΩ (Line symmetrisch), 2.5kΩ (Mikrofon)
Analoge Ausgangsimpedanz: 120Ω (symmetrisch)
Maximales Analogsignal: +15dBu, +18dBu, +20dBu, +22dBu, +24 dBu (über Software einstellbar)
Mikrofonempfindlichkeit: -58dBu bis +2dBu Vollaussteuerung Eingang
Mikrofon E.I.N.: -119dBu (ungewichtet) (Abtastrate 48kHz, max. Verstärkung, 200Ω)
Mikrofon-CMRR: 77dB @ 1kHz, 77dB @ 10kHz
Mikrofon-Phantomspeisung: +48V (Software aktiviert)
Frequenzgang: Eingang – 1Hz bis 88kHz
Ausgang – 1Hz bis 88kHz
(192kHz Hardware-Abtastrate)
Digitale Audioschnittstelle: 2 x AES-3-Eingänge/-Ausgänge (ehemals AES/EBU)
Digitale Eingangsimpedanz: 110Ω trafosymmetrisch
Synchronisierungseingang: 1 x AES-11
Ausgangs-Abtastraten: 32kHz, 44,1kHz, 48kHz, 88,2kHz, 96kHz und 192kHz
Eingangs-Abtastraten: 32kHz bis 192kHz
Software-Abtastraten: Alle Raten von 10Hz bis 384kHz
Softwareauflösung: 32, 24, 16 oder 8 Bit
GPIO-Eingänge: optoentkoppelt, 2,5 bis 50V ein (2,5 bis 50mA)
GPIO-Ausgänge: optoentkoppelt, 5mA max. ein, 80V max. aus
Anschluss: 44-polige High-Density D-Sub-Buchse


Gerätetyp


PC-AD2 Halbhohe PCIe Soundkarte, 2 analoge Stereo I/O & 2 Stereo AES-3 I/O


Maße und Gewichte

Abmessungen: 18cm (L) x 7,0cm (H) x 2cm (T)
7,1” (L) x 2,8” (H) x 0,8” (T)
Verpackungsmaße: 27cm (L) x 22,5cm (H) x 6cm (T)
10,6” (L) x 8,9” (H) x 2,4” (T)
Gewicht: Netto: 0,10kg Brutto: 0,20kg
Netto: 0,2lbs  Brutto: 0,4lbs


Zubehör


PC-AD2BC PC-AD2 Kabelpeitsche  D-Sub-Stecker auf XLRs & 9-Pin
PC-AD2SY Kabel zum Synchronisieren von 2 x PC-AD2-Karten
