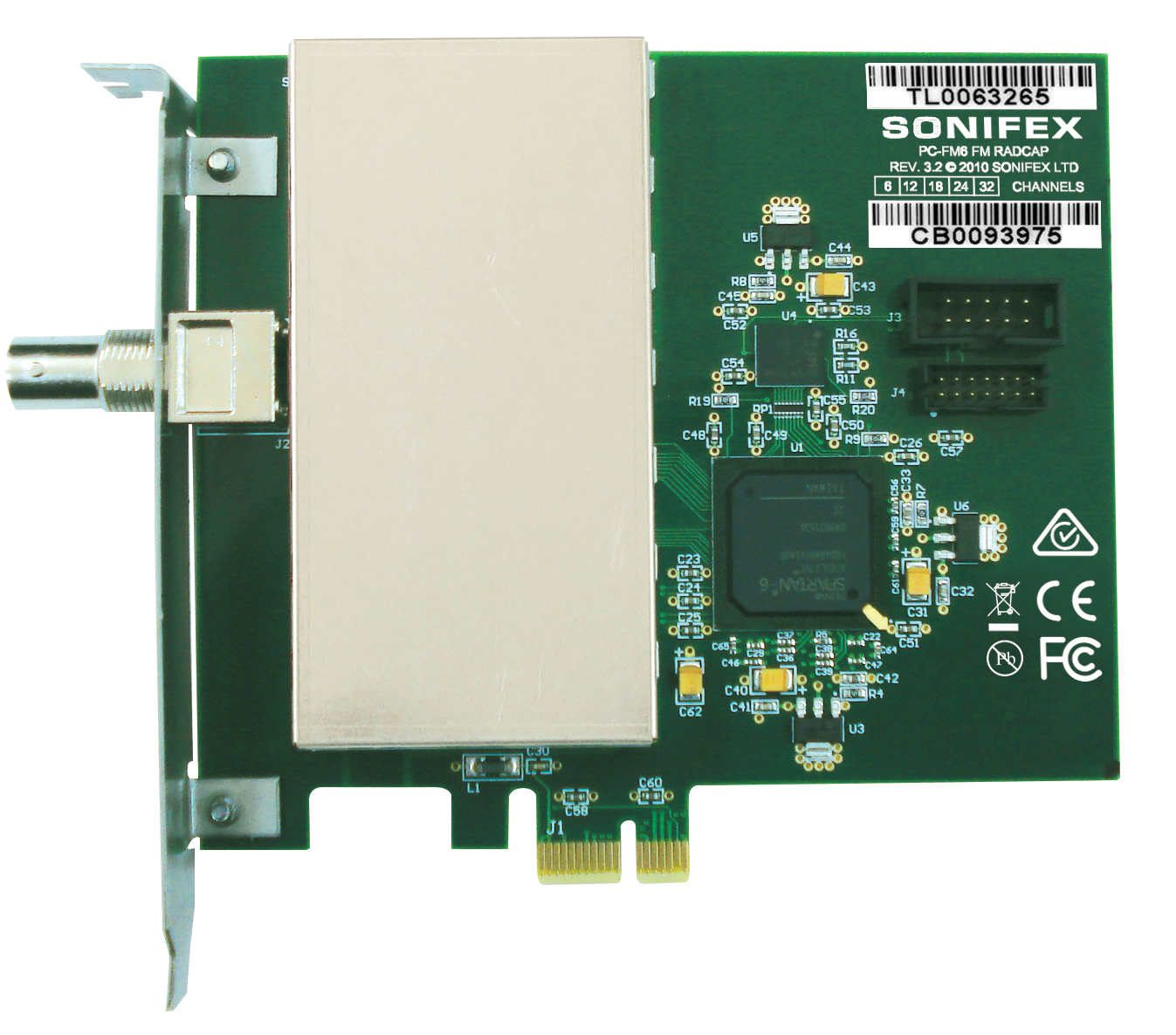

PC-FM6-32
FM Radcap PCle-Karte (6 bis 32 Kanäle)
Die FM Radcap PCIe-Karte ist eine Radio-Digitalisierungskarte, mit der gleichzeitig mehrere Radiostationen aufgezeichnet werden können. Die Frequenz der einzelnen Stationen wird in der Software eingestellt und der Ton erscheint als Windows- Standard Audio-Input-Device. Außerdem wird RDS-Dekodierung unterstützt.
Die Karte verwendet für das Digitalisieren des kompletten FM-Bands einen äußerst schnellen A/D-Wandler mit bis zu 32 einzelnen Tunern. Die Anwendung von linearer Phasenfilterung und mathematisch präziser FM-Demodulation sowie Stereo-Dekodierung sorgt für die außergewöhnlich niedrige Audioverzerrung der Radcap. FM-Demodulation und Stereo-Dekodierung erfolgen im FPGA-Gefüge, die RDS-Dekodierung wird, wenn sie aktiviert ist, im Treiber mit dem SSE-2-Befehlssatz der CPU des Hosts durchgeführt. Diese Arbeitsteilung zwischen FPGA und Treiber erlaubt bei gleichzeitiger Minimierung der CPU-Belastung der Karte höchste Flexibilität für zukünftige Modulationsband-Technologien.
WDM-Treiber für Windows XP (SP2 oder später), Server 2003, Vista, Server 2008, Windows 7, Server 2008 R2, Windows 8 und Server 2012, Windows 10 und Server 2016 sowie Software zum Einstellen der Tuner Frequenzen und Abhören der empfangenen Audiosignale sind im Lieferumfang enthalten. Außerdem sind eine API und eine DLL für programmierbare Steuerung und Überwachung inbegriffen.
Die Karte ist für den Betrieb in Stereo-, Mono- oder gepaartem Monomodus (zwei Monostationen kombiniert auf einem 2-Kanal-Audiostream) konfigurierbar. Abhängig von der verfügbaren CPU-Bandbreite können in einem PC mehrere Karten verwendet werden. Außerdem ist es möglich, die Audioentzerrung auf entweder 50µs oder 75µs einzustellen. In Australien, Neuseeland und Europa werden 50µs verwendet, in den USA und Kanada 75 µs.
Im Lieferumfang ist ein Hilfsprogramm namens FMSpectrum enthalten. Dieses zeigt das RF-Spektrum von 85kHz bis 111kHz an, es verwendet die Daten der 256-Punkt FFT des Front-Ends der Karte und kann bei der Auswahl des besten Antennenstandorts oder der Behebung von Empfangsstörungen hilfreich sein.
Die Karte ist ab Werk für 6 (PC-FM), 12, 18, 24 oder 32 (PC-FM32) Stationen konfiguriert, gegen Aufpreis kann aber die Karte nachträglich vor Ort erweitert werden.
Technische Daten PC-FM6-32
|
|
Unterstützte Betriebssysteme
|
|
Plattform:
|
Windows XP (SP2 oder später), Server 2003, Vista, Server 2008, Windows 7, Server 2008 R2, Windows 8 und Server 2012, Windows 10 und Server 2016 (Versionen mit 32 und 64 Bit)
|
|
Prozessor:
|
2.5GHz Pentium 4 oder besser
|
|
Speicher:
|
256 MB Minimum (1GB für Vista, Windows 7/Server 2008, 2GB für Windows 8/Server 2012, Windows 10, Server 2016)
|
|
Bus:
|
PCIe-x1 Single Lane PCI Express v1.1
|
|
Sonstiges:
|
Soundkarte oder Motherboard-Sound-Port zur akustischen Überwachung
|
| |
|
|
Spezifikationen
|
|
Abstimmbereich:
|
87.5MHz bis 108.5MHz in Schritten von 25kHz
|
|
Empfindlichkeit:
|
10µV für 40dB S/N
|
|
Maximaler Eingang:
|
150mV RMS
|
|
RF-Eingangsimpedanz:
|
75Ω
|
|
Entzerrung:
|
Konfigurierbar als 50µs oder 75µs
|
|
Audio-Verzerrungen:
|
<0.01%
|
|
Audio-Samplingrate:
|
48kHz (alle anderen Raten werden automatisch über Windows-SRC unterstützt)
|
|
Anzahl der Stationen:
|
6, 12, 18, 24 oder 32 (werkseitig konfiguriert, vor Ort gegen Aufpreis erweiterbar)
|
|
RDS-Dekodierung:
|
Optional in der Treiberkonfigurierung aktiviert
|
| |
|
|
Gerätetyp
|
|
PC-FM
|
6 Channel FM PCIe Radio-Capture-Karte
|
|
PC-FM12
|
12 Channel FM PCIe Radio-Capture-Karte
|
|
PC-FM18
|
18 Channel FM PCIe Radio-Capture-Karte
|
|
PC-FM24
|
24 Channel FM PCIe Radio-Capture-Karte
|
|
PC-FM32
|
32 Channel FM PCIe Radio-Capture-Karte
|
|
PC-FMUP6
|
Radcap FM 6-Kanal-Upgrade
|
|
PC-FMUP8
|
Radcap FM 8-Kanal-Upgrade
|
| |
|
|
Maße und Gewichte
|
|
Abmessungen:
|
14cm (L) x 12.5cm (H) x 2cm (T)
5.5” (L) x 4.9” (H) x 0.8” (T)
|
|
Verpackungsmaße:
|
27cm (L) x 22.5cm (H) x 6cm (T)
10.6” (L) x 8.9” (H) x 2.4” (T)
|
|
Gewicht:
|
Netto: 0.10kg Brutto: 0.20kg
Netto: 0.2lbs Brutto: 0.4lbs
|
