RB-DA4x5
Verteilverstärker/Mischer mit 4 Eingängen und 4 x 5 Ausgängen

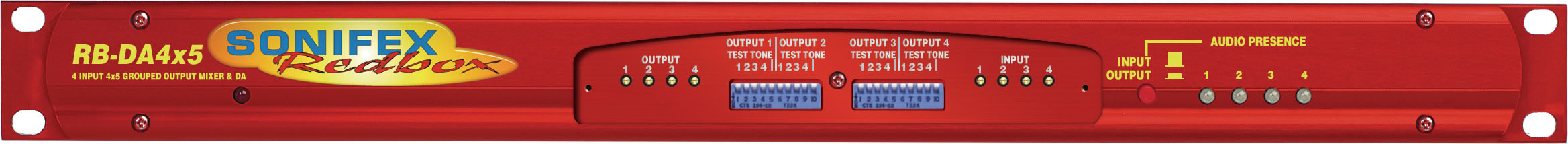

Der RB-DA4x5 ist ein 1HE-Gerät zur Verteilung und Mischung analoger Audioquellen. Dabei können 4 Monoeingänge (XLR-Buchsen) auf 4 Gruppen zu je 5 Ausgängen (D-Sub-Buchsen) geschaltet werden. Auch das Mischen von Quellen auf einen Ausgang ist möglich. Die Verteilung der Quellen wird über DIP-Schalter auf der Frontseite verwaltet. Jeder der vier Eingänge und ein zusätzlicher Tongenerator können auf die vier Ausgangsgruppen geleitet werden.



   Dieses Symbol zeigt an, dass das Produkt mit der Rackbefestigung RB-RK3 genutzt werden kann.





RB-DA4x5

Verteilverstärker/Mischer mit 4 Eingängen und 4 x 5 Ausgängen

Der RB-DA4x5 ist ein 1HE-Gerät zur Verteilung und Mischung analoger Audioquellen. Dabei können 4 Monoeingänge (XLR-Buchsen) auf 4 Gruppen zu je 5 Ausgängen (D-Sub-Buchsen) geschaltet werden. Auch das Mischen von Quellen auf einen Ausgang ist möglich. Die Verteilung der Quellen wird über DIP-Schalter auf der Frontseite verwaltet. Jeder der vier Eingänge und ein zusätzlicher Tongenerator können auf die vier Ausgangsgruppen geleitet werden.

  • 4 Eingänge, 20 Ausgänge
  • Status-LEDs für anliegende Audiosignale
  • Alle symmetrischen Anschlüsse können unsymmetrisch beschaltet werden
  • Zuschaltbarer Tongenerator zur Leitungensprüfung

Die Ein- und Ausgänge sind durchgehend elektronisch symmetriert und können auch unsymmetrische Signale verarbeiten. Die Eingänge können im Bereich -8dB bis +18dB verstärkt bzw. gedämpft werden. Alle Ausgänge sind einzeln gepuffert, so dass bei einem Kurzschluss kein anderer Kanal betroffen ist. Die Ausgänge können in Fünfergruppen ebenfalls im Bereich von -8dB bis +18dB justiert werden.

Um die Schaltstellungen gegen Fehlbedienung zu schützen, sind alle DIP-Schalter hinter einer verschraubten Abdeckung angeordnet.

Bei Druck auf die Taste „AUDIO PRESENCE“ können über vier helle LEDs die anliegende Audiosignale an den Ein- und Ausgängen überwacht werden. Die LEDs leuchten dabei grün, sobald ein Pegel von -12dBu anliegt. Ab einem Pegel von 0 dBu wechselt die Farbe zu orange und schließlich zu rot, wenn ein Pegel von +6 dBu überschritten wird.



Blockschaltbild RB-DA4x5 siehe oben.

Technische Daten RB-DA4x5

Audio-Spezfikationen

Maximaler Eingangspegel: +28dBu
Maximaler Ausgangspegel: +28dBu
Frequenzgang: 20Hz bis 20kHz ±0.1dB (600Ω Last, Bezug 1kHz)
Eingangsverstärkung: Einstellbar 8dB Dämpfung bis 18dB Verstärkung (pro Kanal)
Ausgangsverstärkung: Einstellbar 8dB Dämpfung bis 18dB Verstärkung (pro Gruppe)
Eingangsimpedanz: >20kΩ gebrückt
Ausgangsimpedanz: <50Ω
Verzerrung: 0.01% THD @ 1kHz, Bezug +8dBu Ausgang
Rauschen: -100dB Unity-Gain, Bezug +8dBu Ausgang
Gleichtaktunterdrückung: >66dB typisch


Anschlüsse

Eingänge (4 x Mono): 4 x XLR dreipolig, weiblich  (symmetrisch, kann unsymmetrisch betrieben werden)
Ausgänge (20 x Mono): 4 x 15-polig D-Sub männlich (symmetrisch, kann unsymmetrisch betrieben werden)
Stromanschluss: Gefilterert IEC-Anschluss, umschaltbar zw. 110-120V und 220-240V, gesichert, 9W max
Sicherung: Anti-surge fuse 100mA 20 x 5mm (230VAC)
Anti-surge fuse 250mA 20 x 5mm (115VAC)


Gerätetyp

RB-DA4x5: 4-Eingänge, 4 x 5 Ausgänge Verteilverstärker/Mischer


Abmessungen

Maße: 48cm (B) x 15.8cm (T*) x 4.2cm (H) (1HE)
19” (B) x 6.2” (T*) x 1.7 (H) (1HE)
Verpackt: 59cm (B) x 27.5cm (T*) x 11cm (H)
23.2” (B) x 10.8” (T*) x 4.3” (H)
Gewicht: Netto: 1.6kg  Verpackt: 2.2kg
Netto: 3.5lbs Verpackt: 4.8lbs
* Hinweis: Dieses Produkt ist tiefer als die standard Redboxen
