RB-DA6RG
6-Wege-Stereo-Verteilverstärker mit RJ45-Buchsen & Ausgangspegelregelung

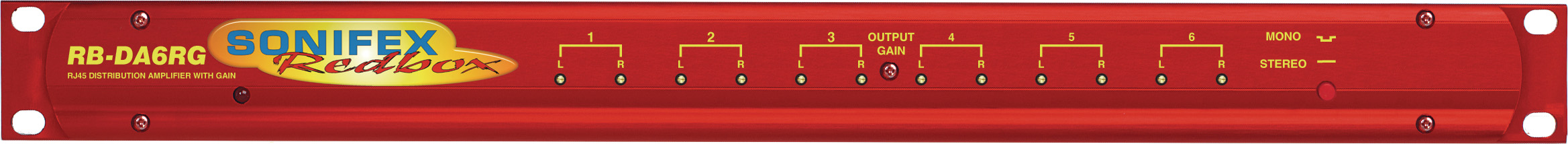

Der RB-DA6RG ist ein 1HE Gerät zum verteilen von einer Stereo-Quelle auf sechs Ausgänge im RJ45-Format. Es entspricht in seiner Funktionalität dem RB-DA6R, bietet aber zusätzlich die Möglichkeit die Pegel der einzelnen Ausgänge einzustellen.
Dieses Symbol zeigt an, dass das Produkt mit der Rackbefestigung RB-RK3 genutzt werden kann.
* StudioHub+™ ist eine registrierte Handelsmarke der Radio Systems Inc
Der RB-DA6RG ist ein 1HE Gerät zum verteilen von einer Stereo-Quelle auf sechs Ausgänge im RJ45-Format. Es entspricht in seiner Funktionalität dem RB-DA6R, bietet aber zusätzlich die Möglichkeit die Pegel der einzelnen Ausgänge einzustellen.
Die Ausgänge liegen auf RJ45-Buchsen an, die nach StudioHub+™-Standard* bedrahtet sind.
Durch die Verwendung von RJ45-Buchsen können einfache Standard-Netzwerkkabel genutzt werden um andere Geräte anzuschließen. Der RB-DA6RG ist mit zwei parallelen Stereo-Eingängen ausgestattet, die zwischen symmetrischem XLR- oder RJ45-Format und unsymmetrischem Cinchformat umgeschaltet werden können.
Die sechs Ausgänge liegen auf RJ45-Buchsen an. Das Gerät kann umgeschaltet werden, um alle 12 Ausgänge mit einem Monosignal zu versorgen. Die Umschalttaste ist versenkt montiert, damit es nicht zu Fehlbedienungen kommen kann.
Die Ein- und Ausgänge sind alle elektronisch symmetriert und können auch mit unsymmetrischen Signalen betrieben werden. Alle Ausgänge sind einzeln gepuffert. Dadurch kann ein Kurzschluss niemals mehr als den betroffenen Kanal stören. Auf der Frontseite finden sich außerdem versenkte Potentiometer, mit deren Hilfe der Ausgangspegel für jeden Ausgang separat angepasst werden kann.
Die Pegel können von -8dB Dämpfung bis +18dB Verstärkung justiert werden. Dies ist zum Beispiel nützlich um Heimanwendertechnik oder semi-professionelle Geräte einzubinden.
Blockschaltbild RB-DA6RG siehe oben.
Technische Daten RB-DA6RG |
|
Audio-Spezifikationen |
|
| Maximaler Eingangspegel: | +28dBu |
| Maximaler Ausgangspegel: | +28dBu |
| Frequenzgang: | 20Hz bis 20kHz ±0.1dB (600Ω Last, Bezug 1kHz) |
| Verstärkung: | Einstellbar 8dB Dämpfung bis 18dB Verstärkung (separat L & R für jeden Ausgang) |
| Gleichtaktunterdrückung: | >66dB typisch |
| Eingangsimpedanz: | >20kΩ gebrückt |
| Ausgangsimpedanz: | <50Ω |
| Verzerrung: | 0.01% THD @ 1kHz, Bezug +8dBu Ausgang |
| Rauschen: | -100dB Unity-Gain, ref +8dBu Ausgang |
Anschlüsse |
|
| Eingänge: | 2 x XLR, symmetrisch weiblich, 1 x RJ45, symmetrisch 2 x Cinch, unsymmetrisch |
| Ausgänge: | 6 x RJ45 (symmetrisch, kann unsymmetrisch betrieben werden) |
| Stromanschluss: | Gefilterter IEC-Anschluss, umschaltbar zw. 110-120V und 220-240V, gesichert, 6W max |
| Sicherung: | Anti-surge fuse 100mA 20 x 5mm (230VAC) Anti-surge fuse 250mA 20 x 5mm (115VAC) |
Gerätetyp |
|
| RB-DA6RG: | 6-Wege-Stereo-Verteilverstärker mit RJ45-Buchsen & Ausgangspegelregelung |
Abmessungen |
|
| Maße: | 48cm (B) x 10.8cm (T) x 4.2cm (H) (1HE) 19” (B) x 4.3” (T) x 1.7” (H) (1HE) |
| Verpackt: | 58.5cm (B) x 22.5cm (T) x 7cm (H) 23” (B) x 8.9” (T) x 2.75” (H) |
| Gewicht: | Netto: 1.3kg Verpackt: 1.9kg Netto: 2.9lbs Verpackt: 4.2lbs |
