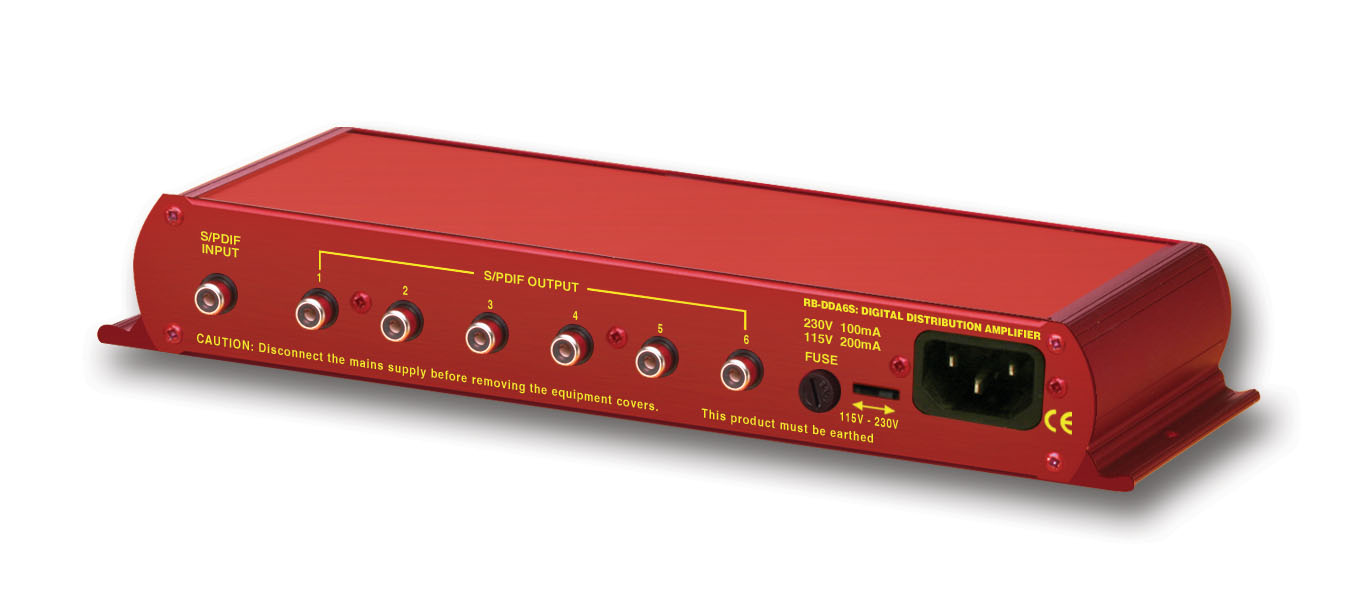

RB-DDA6S
6-Wege-S/PDIF Digital-Verteiler
Der 6-Wege-S/PDIF Digital-Verteiler RB-DDA6S splittet ein eingehendes S/PDIF-Signal auf 6 Ausgänge. Dabei bleiben sowohl die Audiodaten als auch die Statusbits völlig unverändert.
Dieses Symbol zeigt an, dass das Produkt mit der Rackbefestigung RB-RK1 genutzt werden kann.
Dieses Symbol zeigt an, dass das Produkt mit der Rackbefestigung RB-RK2 genutzt werden kann.
Dieses Gerät ist 24Bit/96kHz-fähig.
Der 6-Wege-S/PDIF Digital-Verteiler RB-DDA6S splittet ein eingehendes S/PDIF-Signal auf 6 Ausgänge. Dabei bleiben sowohl die Audiodaten als auch die Statusbits völlig unverändert.
Das Gerät kann zum Beispiel genutzt werden, um verschiedene Aufnahmemedien mit dem gleichen Signal zu versorgen oder mehrere Studios auf das Ausgangssignal eines Zuspielers zugreifen zu lassen.
Die Abtastrate des Eingangssignals kann zwischen 30kHz und 100kHz liegen und auch die Standard-Auflösungen von 16, 20 und 24 Bit werden verarbeitet. Damit ist der RB-DDA6S sowohl für Standardausspielungen als auch für hochauflösende 96 kHz/24 Bit-Signale geeignet.
Blockschaltbild RB-DDA6S siehe oben.
Technische Daten RB-DDA6S |
|
Audio-Spezifikationen |
|
| Eingangsimpedanz: | 75Ω ±5% unsymmetrisch |
| Ausgangsimpedanz: | 75Ω ±5% unsymmetrisch |
| Abtastraten: | 30-100kHz (enthält 32kHz, 44.1kHz, 48kHz, 64kHz, 88.2kHz & 96kHz) |
| Signalpegel: | Balanced min 0.5V ±20% Spitze-Spitze |
Anschlüsse |
|
| Eingang: | 1 x S/PDIF Cinch (unsymmetrisch) |
| Ausgänge: | 6 x S/PDIF Cinch (unsymmetrisch) |
| Stromanschluss: | Gefilterter IEC-Anschluss, umschaltbar zw. 110-120V und 220-240V, gesichert, 6W max |
| Sicherung: | Anti-surge fuse 100mA 20 x 5mm (230VAC) Anti-surge fuse 250mA 20 x 5mm (115VAC) |
Gerätetyp |
|
| RB-DDA6S: | 6-Wege-S/PDIF Digital-Verteiler |
Abmessungen |
|
| Maße: | 28cm (B) x 10.8cm (T) x 4.2cm (H) (1HE) 11” (B) x 4.3” (T) x 1.7” (H) (1HE) |
| Verpackt: | 36cm (B) x 20.5cm (T) x 6cm (H) 14.2” (B) x 8” (T) x 2.4” (H) |
| Gewicht: | Netto: 0.9kg Verpackt: 1.35kg Netto: 2lbs Verpackt: 3lbs |
