RB-PA2
Dual-Stereo RIAA Phono-Entzerrer/Verstärker



Der RB-PA2 ist ein Phonoentzerrer und -verstärker, über den zwei Schallplattenspieler mit Line-Pegel ausgespielt werden können. Die Eingangsschaltung kann sowohl mit elektrodynamischen als auch elektromagnetischen Tonabnehmern (Moving Coil/Moving Magnet) arbeiten. Um die notwendige Entzerrung des Schallplattensignals zu realisieren, wurde ein Filter mit besonders präziser RIAA-Kurve integriert. Das symmetrische Ausgangssignal auf Line-Pegelniveau kann direkt an ein Mischpult oder einen Endverstärker angeschlossen werden. Durch seine besondere Genauigkeit ist das Gerät dazu geeignet, Schallplatten hochwertig zu archivieren.



   Dieses Symbol zeigt an, dass das Produkt mit der Rackbefestigung RB-RK1 genutzt werden kann.

   Dieses Symbol zeigt an, dass das Produkt mit der Rackbefestigung RB-RK2 genutzt werden kann.

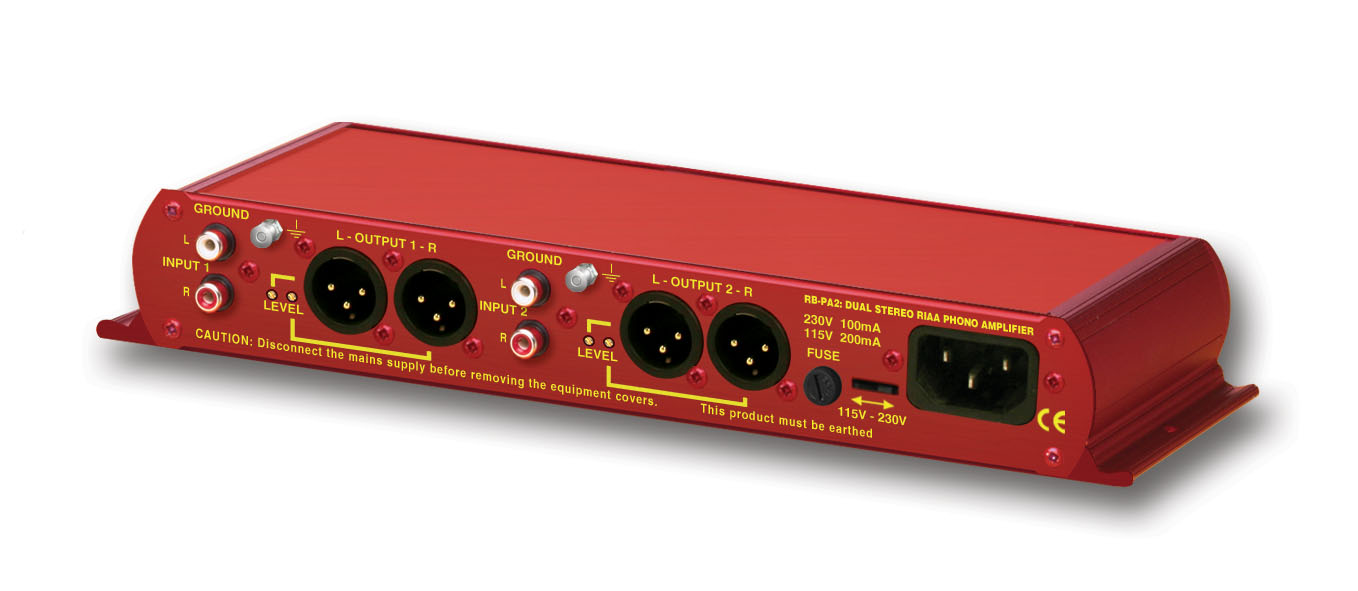

RB-PA2

Dual-Stereo RIAA Phono-Entzerrer/Verstärker

Der RB-PA2 ist ein Phonoentzerrer und -verstärker, über den zwei Schallplattenspieler mit Line-Pegel ausgespielt werden können. Die Eingangsschaltung kann sowohl mit elektrodynamischen als auch elektromagnetischen Tonabnehmern (Moving Coil/Moving Magnet) arbeiten. Um die notwendige Entzerrung des Schallplattensignals zu realisieren, wurde ein Filter mit besonders präziser RIAA-Kurve integriert. Das symmetrische Ausgangssignal auf Line-Pegelniveau kann direkt an ein Mischpult oder einen Endverstärker angeschlossen werden. Durch seine besondere Genauigkeit ist das Gerät dazu geeignet, Schallplatten hochwertig zu archivieren.

Das Gerät verarbeitet Nominal-Ausgangsspannungen der TA-Systeme zwischen 1mV und 25mV und wurde von uns besonders in der Kombination mit der Technics-Serie SL-1200™ und 1210™ getestet. Besonders hochwertige Komponenten und ein rauscharmer, besonders schneller Operationsverstärker garantieren einen kristallklaren Übertragungsweg. Um die bestmögliche Tiefenwiedergabe zu garantieren, wurde von uns bewusst auf ein Rumpelfilter im Signalweg verzichtet.

An den RB-PA2 können gleichzeitig zwei Schallplattenspieler angeschlossen werden. Die Eingänge sind als Cinch-Buchsen ausgeführt, wie sie bei den meisten handelsüblichen Plattenspielern vorhanden sind. Als Ausgänge werden professionelle, symmetrisch beschaltete XLR-Buchsen verwendet. Die Ausgangsverstärkung kann über Potentiometer für alle Kanäle einzeln zwischen 35dB und 65dB feinjustiert werden. Die Entzerrerkurve bleibt innerhalb von0.5dB Abweichung zur theoretischen RIAA-Kurve. Das Rauschen liegt bei typischen-84dB RMS A-gewichtet bei40dB Verstärkung.



Blockschaltbild RB-PA2 siehe oben.

Technische Daten RB-PA2

Audio-Spezifikationen
Eingangsimpedanz: >47kΩ
Eingangsempfindlichkeit: 1mV bis 31mV (Bezug 1kHz)
Maximaler Ausgangspegel: +28dBu
Ausgangsimpedanz: <50Ω
Ausgangsverstärkung: 28dB bis 60dB Verstärkung via 4 Spindeltrimmer
Übersprechen: Besser als -80dBu bei 1kHz
Frequenzgang: 10Hz-15kHz (-3dB)
RIAA-Genauigkeit: Innerhalb 0.5dB Abweichung von der RIAA-Kurve
Verzerrung: 0.01% THD @ 1kHz, Bezug +8dBu Ausgang
Rauschen: -77dB (CCIR Q-Pk, 20Hz-20kHz)
Headroom: 27dB für 3mV Eingangspegel
Dynamik: 90dB


Anschlüsse
Analogeingänge: 4 x Cinch-Buchse
Analogausgänge: 4 x XLR dreipolig, männlich (symmetrisch)
Erdanschluss: 2 x Schraube
Stromanschluss: Gefilterter IEC-Anschluss, umschaltbar zw. 110-120V und 220-240V, gesichert, 6W max.
Sicherung: Anti-surge fuse 100mA 20 x 5mm (230VAC)
Anti-surge fuse 250mA 20 x 5mm (115VAC)


Gerätetyp
RB-PA2: Dual-Stereo RIAA Phono-Entzerrer/Verstärker


Abmessungen
;Maße: 28cm (B) x 10.8cm (T) x 4.2cm (H) (1HE)
11” (B) x 4.3” (T) x 1.7” (H) (1HE)
Verpackt: 36cm (B) x 20.5cm (T) x 6cm (H)
14.2” (B) x 8” (T) x 2.4” (H)
Gewicht: Netto: 1.1kg Verpackt: 1.5kg
Netto: 2.4lbs Verpackt: 3.3lbs



Handbuch (zum Download)

RB-PA2 • Handbuch
