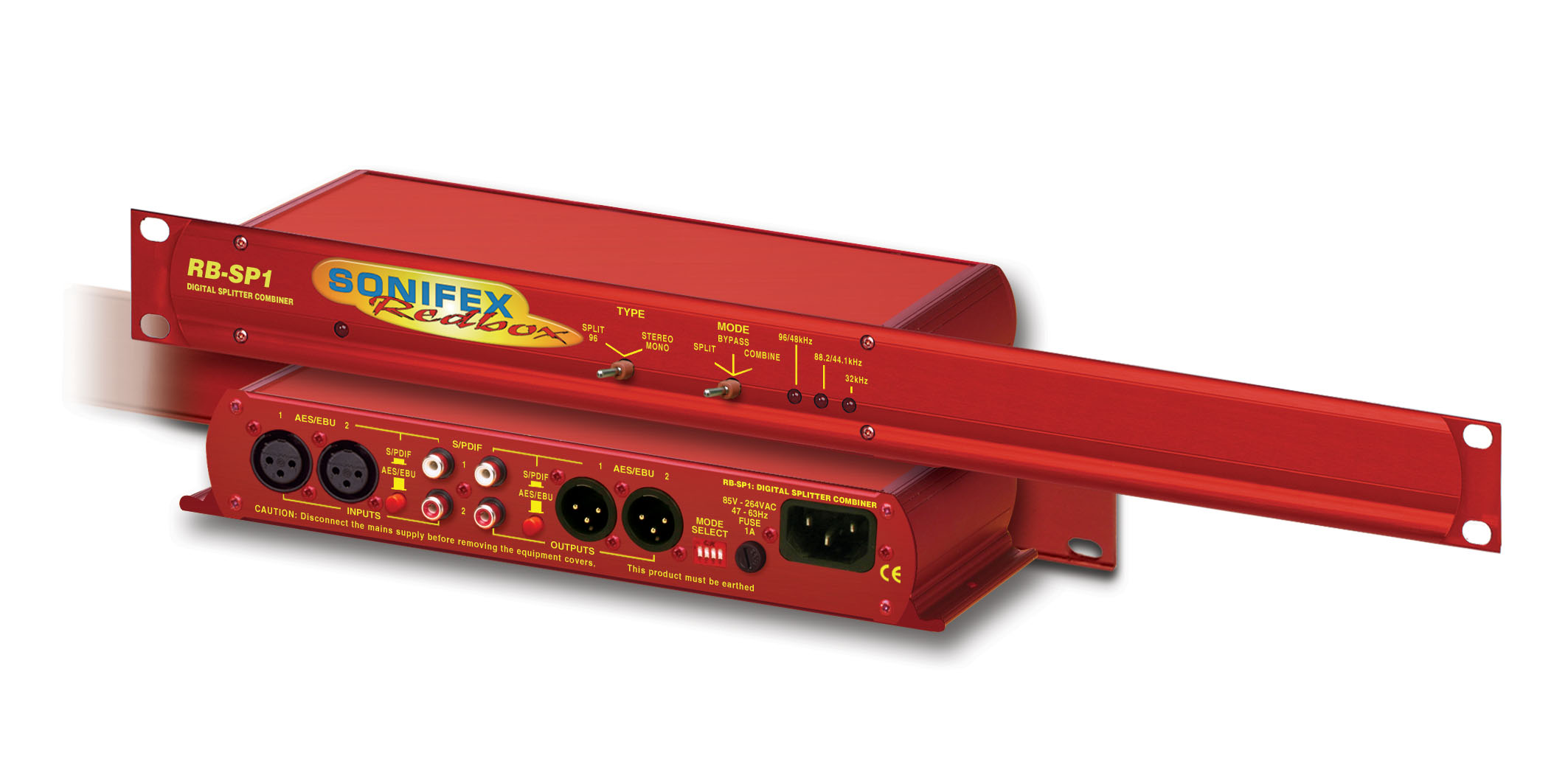

RB-SP1
Digital-Splitter und -Summierer



Beim Digital-Splitter und -Summierer RB-SP1 handelt es sich um ein Spezialwerkzeug, welches Probleme mit der AES/EBU- und S/PDIF-Schnittstelle älterer Digitalgeräte löst. Heutzutage ist es üblich, dass auch höhere Abtastraten über eine digitale Schnittstelle übertragen werden. Bis vor wenigen Jahren wurde das Signal oft auf zwei separate Schnittstellen verteilt. Der RB-SP1 kann sowohl die Datenströme von zwei Schnittstellen auf einer zusammen führen, als auch umgekehrt als Verteiler auf zwei Schnittstellen arbeiten.



  Dieses Symbol zeigt an, dass das Produkt mit der Rackbefestigung RB-RK2 genutzt werden kann.

   Dieses Gerät ist 24Bit/96kHz-fähig.



RB-SP1

Digital-Splitter und -Summierer

Beim Digital-Splitter und -Summierer RB-SP1 handelt es sich um ein Spezialwerkzeug, welches Probleme mit der AES/EBU- und S/PDIF-Schnittstelle älterer Digitalgeräte löst. Heutzutage ist es üblich, dass auch höhere Abtastraten über eine digitale Schnittstelle übertragen werden. Bis vor wenigen Jahren wurde das Signal oft auf zwei separate Schnittstellen verteilt. Der RB-SP1 kann sowohl die Datenströme von zwei Schnittstellen auf einer zusammen führen, als auch umgekehrt als Verteiler auf zwei Schnittstellen arbeiten.

Der RB-SP1 kann sowohl als Splitter, von einer auf zwei Schnittstellen, als auch umgekehrt als Summierer von zwei auf eine Schnittstelle arbeiten.

Als weitere Anwendung kann der RB-SP1 auch genutzt werden, um die beiden Kanäle eines Digitalsignals zu splitten oder zwei Monosignale auf eine Schnittstelle zusammen zu führen.

Zusätzlich bietet das Gerät einen Abtastratenwandler für den zweiten Eingang an, mit dem das Signal auf die Abtastrate des ersten Eingangs angepasst werden kann. Dabei kann der RB-SP1 Signale bis 96 kHz und 24 Bit verarbeiten.

Sowohl Ein- als auch Ausgang können unabhängig voneinander in den Formaten AES/EBU und S/PDIF genutzt werden.



Blockschaltbild RB-SP1 siehe oben.



Technische Daten RB-SP1

Audio-Spezifikationen
Eingangsimpedanz (AES/EBU): 110Ω ±20% symmetrisch
Eingangsimpedanz (S/PDIF): 75Ω ±5% unsymmetrisch
Signalpegel: 3V/10V Spitze-Spitze (AES/EBU)
0.5V ±20% Spitze-Spitze (S/PDIF)
Bittiefe: Bis 24Bit
Verzerrung & Rauschen: -114 dB THD + N bei 1kHz, Bezug 0 dBFS
Ausgangsimpedanz (AES/EBU): 110Ω ±20% symmetrisch
Ausgangsimpedanz (S/PDIF): 75Ω ±5% unsymmetrisch
Abtastraten: 30-100kHz (enthält 32kHz, 44.1kHz, 48kHz, 64kHz, 88.2kHz und 96kHz)
Dynamikumfang: 120dB


Anschlüsse
Eingänge: 2 x AES/EBU XLR dreipolig, weiblich (symmetrisch)
2 x S/PDIF Cinch (unsymmetrisch)
Umschaltung über Drucktaste
Ausgänge: 2 x AES/EBU XLR dreipolig, männlich (symmetrisch)
2 x S/PDIF Cinch (unsymmetrisch)
Umschaltung über Drucktaste
Stromanschluss: Gefilterter IEC-Anschluss, automatisch 85-264VAC @ 47-63Hz, max 10W
Sicherung: Anti-surge fuse 1A 20 x 5mm


Gerätetyp
RB-SP1: Digital-Splitter und -Summierer


Abmessungen
Maße: 48cm (B) x 10.8cm (T) x 4.2cm (H) (1 HE)
19” (B) x 4.3” (T) x 1.7” (H) (1 HE)
Verpackt: 58.5cm (B) x 22.5cm (T) x 7cm (H)
23” (B) x 8.9” (T) x 2.8” (H)
Gewicht: Netto: 1.6kg Verpackt: 2.2kg
Netto: 3.5lbs Verpackt: 4.8lbs


Handbuch (zum Download)

RB-SP1 • Handbuch
