RB-TGHDB

Mehrkanal-HD-Tongenerator mit BNC-Ausgängen

Der RB-TGHD ist ein achtkanaliger Tongenerator, der die Kanalerkennung in Mehrkanalsystemen bis 7.1 erlaubt. Die Signale und Tonsequenzen entsprechen dabei den internationalen Vorgaben nach EBU R49, GLITS und BLITS und erlauben sowohl die Kanalidentifikation, als auch die exakte Einstellung von Pegeln. Dies wird zum Beispiel benötigt, wenn Programmmaterial in verschiedenen Kanalkonfigurationen gesendet werden soll und die Pegel der Downmixe überwacht werden müssen.

Der RB-TGHD kann in allen Konfigurationen mit 2, 4, 6 und 8 Kanälen arbeiten. Die Tonsequenzen können automatisch nacheinander durchlaufen oder direkt ausgewählt werden. Über eine Schleifenfunktion können einzelne Sequenzen unbegrenzt wiederholt werden. Alle Einstellungen werden über vier Drucktasten auf der Frontplatte vorgenommen. Die entsprechenden Einstellungen werden über LEDs angezeigt. Eine LED-Kette zeigt an, welcher der Kanäle zum aktuellen Zeitpunkt ein Signal ausgibt. Diese LEDs sind sowohl mit den Zahlen 1 – 8 als auch mit den Lautsprecherkürzeln L, R, C, LFE, LS, RS, LR und RR beschriftet.

Der RB-TGHD wird in zwei Varianten geliefert. Beiden Modellen ist gemein, dass sie acht analoge und digitale Ausgänge bereitstellen. Das Modell RB-TGHDX stellt die Digitalausgänge im Format AES/EBU auf symmetrischen XLR-Buchsen zur Verfügung. Beim Modell RB-TGHDB liegen die Digitalausgänge als unsymmetrische BNC-Buchsen vor.

Über einen Wordclock-Eingang kann das Gerät zu einem externen Digitaltakt synchronisiert werden. Optional kann eine der beiden Video-Sync-Zusatzkarten RB-SYA oder RB-SYD in das Gerät eingebaut werden, um es zu einem eingehenden Videosignal zu synchronisieren. Die erfolgreiche Synchronisation auf einen externen Takt wird von einer LED angezeigt.

Der Pegel aller Ausgänge gemeinsam kann in 1 dB-Schritten im Bereich von 0 dBu bis +24 dBu angepasst werden. Der Pegel der Kanäle zueinander bleibt dabei immer gleich und kann nicht geändert werden. Die Pegeländerungen werden über DIP-Schaltersätze eingestellt, über die auch die Abtastrate (32 kHz bis 192 kHz) und die Auflösung der Digitalausgänge bestimmt werden können.

Über die serielle Schnittstelle kann das Gerät von einem Computer mit der Sonifex SCi-Software gesteuert werden. Die Software gestattet es außerdem, eigene Tonsequenzen zu speichern und abzurufen. Zusätzlich zur Computerschnittstelle bietet das Gerät mehrere analoge Fernbedienungs-Ein- und Ausgänge, über die einige Funktionen des Gerätes ausgelöst werden können und das Gerät zum Beispiel die aktuelle Tonsequenz nach außen melden kann.

Dieses Produkt besitzt Einstellparameter, die mit Hilfe der Software Sonifex SCi (Serial Control Interface) editiert werden können. Folgen Sie diesem Link, um die SCi-Software herunterzuladen.

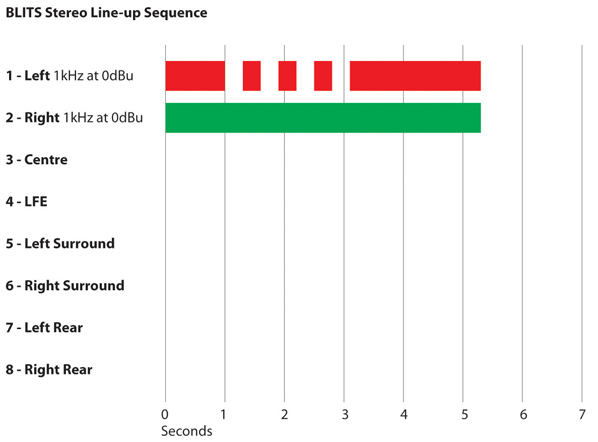

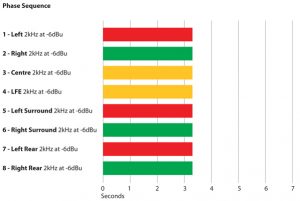

Kanal-/Zeitdiagramme RB-TGHDB siehe oben.



Technische Daten RB-TGHDB

Ausgangsimpedanz (Analogausgänge): <50Ω
Ausgangsimpedanz (Digitalausgänge): 75Ω unsymmetrisch
Dynamikumfang: >100dB
Maximaler Ausgangspegel: +24dBu
Verzerrung & Rauschen: <-85dB THD+N bei 1kHz
Übersprechen: <-110dB (20Hz bis 20kHz) für die Analogausgänge


Bedienelemente Frontplatte

Kanäle: 2, 4, 6 or 8
Sequenzablauf: Automatisch oder manuell
Sequenzen: EBU R49 stereo line-up
GLITS stereo line-up
BLITS stereo line-up
EBU R49 channel ID
BLITS channel ID
Phase
Anwenderspezifisch (mit SCi-Software)
Schleifenbetrieb: An oder Aus
Abtastraten: 32kHz, 44.1kHz, 48kHz, 88.2kHz 96kHz, 176.4kHz oder 192kHz via DIP-Schalter
Bittiefe: 16 Bit oder 24 Bit via DIP-Schalter
Pegel: 0 dBu bis +24 dBu in 1 dB-Schritten via DIP-Schalter
Kanalidentifikation: LED-Anzeigen 1-8 und L, R, C,
LFE, LS, RS, LR, RR


Rückseitige Anschlüsse

Analogausgänge: 8 x XLR dreipolig, männlich (symmetrisch)
Digitalausgänge: 4 x BNC (unsymmetrisch)
Digitaleingang: Wordclock BNC-Buchse
Fernbedienungsanschlüsse: 25-poliger D-Sub 17 Eingänge, 7 Ausgänge
Serielle Schnittstelle 9-poliger D-Sub
Stromanschluss: Gefilterter IEC-Anschluss, automatisch 85-264V AC, 47-63Hz, 60W Spitze, 30W Durchschnittlich
Sicherung: Anti-surge fuse 1A 20 x 5mm


Gerätetyp

RB-TGHDB Mehrkanal HD Tongenerator mit BNC-Ausgängen


Abmessungen

Maße: 48cm (B) x 15.8cm (T*) x 4.3cm (H) (1 HE)
19″ (B) x 6.2″ (T) x 1.7″ (H) (1 HE)
Verpackt: 59cm (B) x 27.5cm (T*) x 11cm (H)
23.2″ (B) x 10.8″ (T) x 4.3″ (H)
Gewicht: Netto: 1.3kg Verpackt: 1.9kg
Netto: 2.9lbs Verpackt: 4.2lbs
* Hinweis: Dieses Gerät ist etwas tiefer als die Standard-Redboxen.


Zubehör

RB-SYA: Analoge Video-Sync-Zusatzkarte (NTSC, PAL & SECAM)
RB-SYD: Digitale Video-Sync-Zusatzkarte (SD-SDI & HD-SDI)
RB-RK3: 1 HE Rackhalterung für große Redboxen (rückseitig)
