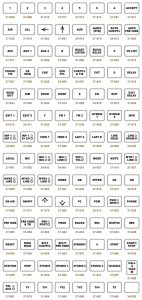

S2 Gummierte Tastenkappen
Tastenkappen für diverse S2-Module
Die gummierten Tasten können für die Module S2-MSB1, S2-MSB3, S2-MTBS, S2-MTB6 und S2-M6SS verwendet werden. Bitte geben Sie bei der Modulbestellung gleich die Bestellnummern der gewünschten Tastenkappen mit an.
Die Schaltmodule S2-MSB1 und S2-MSB3 können für jegliche Schaltaufgaben, egal ob pultinterne Funktionen oder extern angeschlossene Geräte, verwendet werden. Beide Module haben die Breite eines Kanalzuges. Sollten Sie besondere Schaltfunktionen benötigen, wenden Sie sich bitte an Ihren Vertrieb oder direkt an Sonifex: sales@sonifex.co.uk
Die gummierten Tastenkappen können gegen geringen Aufpreis gegen beschriftete Tasten getauscht werden. Eine Übersicht über die verfügbaren Tasten finden Sie unter Gummierte Tastenkappen.
Technische Daten S2 |
|
Ein- und Ausgangsimpedanzen |
|
| Mikrofoneingang: | > 1k5Ω elektronisch symmetriert |
| Mono-Line-Eingang: | > 20kΩ elektronisch symmetriert |
| Stereo-Line-Eingang: | > 20kΩ elektronisch symmetriert |
| PGM- & AUD-Summe: | < 75Ω elektronisch symmetriert |
| Mono-Ausgang: | < 75Ω elektronisch symmetriert |
| Monitorausgang: | < 75Ω unsymmetrisch |
| AES-Ein-/Ausgang: | 110Ω |
| S/PDIF-Ein-/Ausgang: | 75Ω |
| BNC-Wordclock-Eingang: | 50Ω |
Ein- und Ausgangsverstärkung |
|
| Mikrofoneingang: | Poti zur Voreinstellung +13dB bis +66dB Bezug -50dBu, Trimpoti ±12dBi ±12dB |
| Mono-Line-Eingang: | Poti zur Voreinstellung -6dB bis +10dB Bezug 0dBu, Trimpoti ±12dB |
| Stereo-Line-Eingang: | Poti zur Voreinstellung -6dB bis +10dB Bezug 0dBu, Trimpoti ±12dB |
| Telco-Eingang: | Poti zur Voreinstellung -6dB bis +10dB Bezug 0dBu, Trimpoti ±12dB |
| Telco-Ausgang: | Poti zur Voreinstellung -6dB bis +4dB Bezug 0dBu |
| N-1-Eingang: | Poti zur Voreinstellung -6dB bis +10dB Bezug 0dBu, Trimpoti ±12dB |
| N-1-Ausgang: | Poti zur Voreinstellung -3dB bis +3dB Bezug 0dBu |
| Digitaleingang: | 0dBFS = +12dBu am Eingang; Trimpoti ±12dB von 0dBu bis +24dBu |
| Digitalausgang: | 0dBFS = +18dBu |
Frequenzgang |
|
| Mikrofoneingang: | 40Hz bis 20kHz, -1dB,+0dB (-3dB bei 130Hz mit aktivem HPF) |
| Line-Eingänge: | 20Hz bis 20kHz, – 0.5dB,+0dB |
| RIAA-Eingang: | 30Hz bis 16kHz ±1.5dB RIAA-entzerrt |
Rauschen (20Hz bis 20kHz) |
|
| E.I.N. Mikrofoneingang: | -129dB an 150Ω Quelle |
| Stereo-Eingänge (Fader geschlossen, keine Kanalzuweisung): | -89dB Bezug 0dB |
| Stereo-Eingänge (Fader geschlossen, keine Kanalzuweisung): | -89dB |
| Stereo-Eingänge (Unity-Gain, keine Kanalzuweisung): | -89dB |
| Stereo-Eingänge (Unity-Gain, ein Kanal zugewiesen): | -86dB |
| Stereo-Eingänge (Unity-Gain, zwei Kanäle zugewiesen): | -83dB |
Verzerrungen |
|
| Total Harmonic Distortion: | 0.015% bei 1kHz, 0dB 0.025% bei 10kHz, 0dB |
Übersprechen |
|
| Kanalübersprechen: | < -90dBu |
| Stereo: | -90dBu bei 1kHz |
Entzerrer |
|
| LF Shelving unter 100Hz: | ±7dB |
| HF Shelving ab 6.5kHz: | ±7dB |
Panorama |
|
| Panorama: | aus/-3dB center/aus |
| Balance: | ±6dB |
Gleichtaktunterdrückung |
|
| Mikrofoneingang: | > 100dB bei 70dB Verstärkung |
Digital-Ein- und Ausgänge |
|
| Externe Abtastrate: | 30kHz – 100kHz |
| Interne Abtastrate: | 32kHz, 44.1kHz, 48kHz, & 96kHz |
| Wortbreite: | 16, 20, 24 bit (24 bit bei V2 ODA/ODP) |
Ausgänge |
|
| Kopfhörerimpedanz: | >45Ω, empfohlen 400Ω |
| Maximaler Ausgangspegel (analog): | +26dBu symmetrisch an 2kΩ oder größer |
Stromversorgung |
|
| Netzspannung (S2-PSU): | Gefilterter IEC-Anschluss, umschaltbar zw. 115V und 230V, gesichert, 210W max. |
| Abmessungen (S2-PSU): | 48cm (B) x 24.3cm (T) x 8.8cm (H) 19” (B) x 10” (T) x 3.5” (H) |
| Abmessungen (S2-PSU): (Verpackt): |
51cm (B) x 41.5cm (T) x 17cm (H) 20” (B) x 16.3” (T) x 6.7” (H) |
| Gewicht (S2-PSU): | Netto: 6kg Verpackt: 7.8kg Netto: 13.2lbs Verpackt: 17lbs |
| Abmessungen (S2-PSUS): | 48cm (B) x 23cm (T) x 4.4cm (H) 19” (B) x 9” (T) x 1.7” (H) |
| Abmessungen (S2-PSUS): (Verpackt): |
55cm (B) x 39.3cm (T) x 8.5cm (H) 21.6” (B) x 15.5” (T) x 3.4” (H) |
| Gewicht (S2-PSUS): | Netto: 1.58kg Verpackt: 2kg Netto: 3.5lbs Verpackt: 4.4lbs |
