S2-C6SS
Stereo N-1-Kanalzug

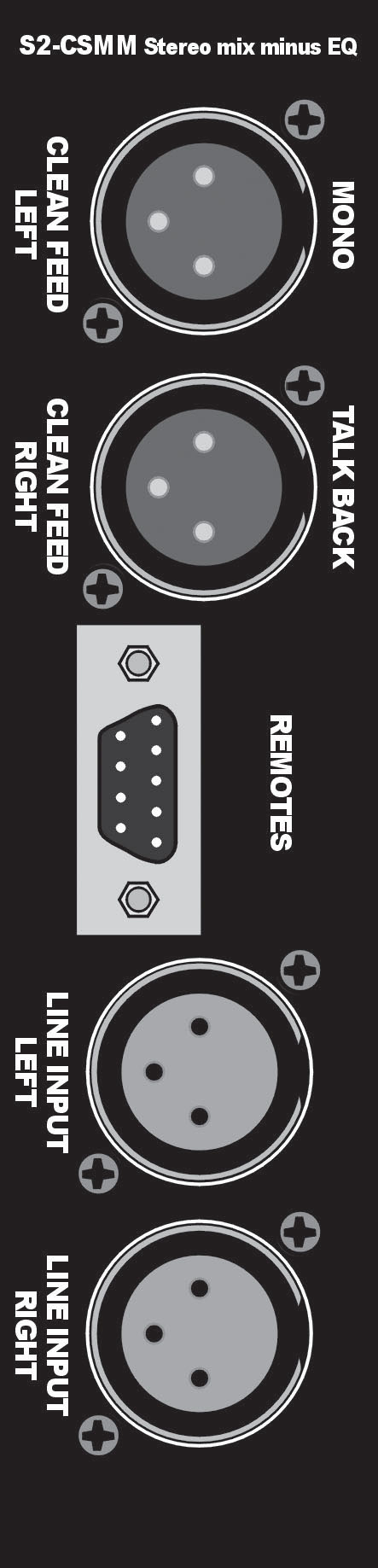

Der Stereo-N-1-Kanalzug S2-CSMM ist mit einem symmetrischen Stereo-Line-Eingang und einem ebenfalls symmetrischen N-1-Stereo-Ausgang (auch als Cleanfeed bezeichnet) ausgestattet. Diese Kanalart wird benötigt, wenn zum Beispiel ein externes Studio oder ein Ü-Wagen eine Signalrückspielung ohne das eigene Signal benötigt. Das N-1-Signal kann entweder aus der PGM- oder AUD-Summe gewonnen werden. Die Auswahl erfolgt über zwei Drucktasten im Kanal.
Der Stereo-N-1-Kanalzug S2-CSMM ist mit einem symmetrischen Stereo-Line-Eingang und einem ebenfalls symmetrischen N-1-Stereo-Ausgang (auch als Cleanfeed bezeichnet) ausgestattet. Diese Kanalart wird benötigt, wenn zum Beispiel ein externes Studio oder ein Ü-Wagen eine Signalrückspielung ohne das eigene Signal benötigt. Das N-1-Signal kann entweder aus der PGM- oder AUD-Summe gewonnen werden. Die Auswahl erfolgt über zwei Drucktasten im Kanal.
Mit der CUE/PFL & T/B-Taste kann das Signal auf die Kopfhörer oder Studiolautsprecher geschaltet werden. Das Talkbacksignal wird der N-1-Summe aufgemischt, damit der Moderator mit der Gegenstelle sprechen kann, bevor das Signal On-Air geht. PFL kann automatisch deaktiviert werden, wenn der Fader geöffnet wird.
Über einen internen Jumper kann das Signal aufgeteilt werden. Die N-1-Summe wird dann als Monomix über den linken und ein permanentes Talkback-Signal über den rechten Kanal ausgegeben. Dies ermöglicht eine andauernde Sprechverbindung zwischen Studio und Außenstelle und erlaubt die Verwendung von Telefonhybriden oder ISDN-Codecs.
Der Kanalzug ist mit Fernsteuerausgängen ausgestattet, die Faderstart-Funktionen für beide Eingänge separat bereitstellen. Die Fernsteuerausgänge sind über Optokoppler isoliert.
Zusätzlich kann die Funktionsweise Continuous-Momentary gewählt werden, bei der jeder Druck auf die ON-Taste einen weiteren Startimpuls sendet. Zwei weitere Pins können für zusätzliche Funktionen, wie etwa eine Lichtzeichensteuerung, aber auch als Fernsteuerungseingang genutzt werden.
Die Quellwahltasten selektieren nicht nur das Signal, welches als N-1-Quelle genutzt wird, sondern schalten das Signal auch auf die entsprechende Summe. Werden beide Summenbusse aktiviert, wird das N-1-Signal aus der PGM-Summe generiert.
Der S2-CSMM Kanalzug besitzt einen Zweiband-Equalizer. Die Höhenregelung kann das Höhenband maximal um 10 dB absenken oder anheben. Sie arbeitet als Kuhschwanzfilter mit einer Grenzfrequenz von 6.5 kHz. Das Tiefenband ist ebenfalls als Kuhschwanzfilter ausgeführt und arbeitet unterhalb von 100 Hz. Es kann ebenfalls maximal 10 dB Absenkung oder Anhebung realisieren. Bei aktiviertem Equalizer leuchtet die EQ-Taste gelb.
Der Kanalzug kann einen der beiden Timer steuern.
Blockschaltbild S2-CSMM siehe oben.
Technische Daten S2 |
|
Ein- und Ausgangsimpedanzen |
|
| Mikrofoneingang: | > 1k5Ω elektronisch symmetriert |
| Mono-Line-Eingang: | > 20kΩ elektronisch symmetriert |
| Stereo-Line-Eingang: | > 20kΩ elektronisch symmetriert |
| PGM- & AUD-Summe: | < 75Ω elektronisch symmetriert |
| Mono-Ausgang: | < 75Ω elektronisch symmetriert |
| Monitorausgang: | < 75Ω unsymmetrisch |
| AES-Ein-/Ausgang: | 110Ω |
| S/PDIF-Ein-/Ausgang: | 75Ω |
| BNC-Wordclock-Eingang: | 50Ω |
Ein- und Ausgangsverstärkung |
|
| Mikrofoneingang: | Poti zur Voreinstellung +13dB bis +66dB Bezug -50dBu, Trimpoti ±12dBi ±12dB |
| Mono-Line-Eingang: | Poti zur Voreinstellung -6dB bis +10dB Bezug 0dBu, Trimpoti ±12dB |
| Stereo-Line-Eingang: | Poti zur Voreinstellung -6dB bis +10dB Bezug 0dBu, Trimpoti ±12dB |
| Telco-Eingang: | Poti zur Voreinstellung -6dB bis +10dB Bezug 0dBu, Trimpoti ±12dB |
| Telco-Ausgang: | Poti zur Voreinstellung -6dB bis +4dB Bezug 0dBu |
| N-1-Eingang: | Poti zur Voreinstellung -6dB bis +10dB Bezug 0dBu, Trimpoti ±12dB |
| N-1-Ausgang: | Poti zur Voreinstellung -3dB bis +3dB Bezug 0dBu |
| Digitaleingang: | 0dBFS = +12dBu am Eingang; Trimpoti ±12dB von 0dBu bis +24dBu |
| Digitalausgang: | 0dBFS = +18dBu |
Frequenzgang |
|
| Mikrofoneingang: | 40Hz bis 20kHz, -1dB,+0dB (-3dB bei 130Hz mit aktivem HPF) |
| Line-Eingänge: | 20Hz bis 20kHz, – 0.5dB,+0dB |
| RIAA-Eingang: | 30Hz bis 16kHz ±1.5dB RIAA-entzerrt |
Rauschen (20Hz bis 20kHz) |
|
| E.I.N. Mikrofoneingang: | -129dB an 150Ω Quelle |
| Stereo-Eingänge (Fader geschlossen, keine Kanalzuweisung): | -89dB Bezug 0dB |
| Stereo-Eingänge (Fader geschlossen, keine Kanalzuweisung): | -89dB |
| Stereo-Eingänge (Unity-Gain, keine Kanalzuweisung): | -89dB |
| Stereo-Eingänge (Unity-Gain, ein Kanal zugewiesen): | -86dB |
| Stereo-Eingänge (Unity-Gain, zwei Kanäle zugewiesen): | -83dB |
Verzerrungen |
|
| Total Harmonic Distortion: | 0.015% bei 1kHz, 0dB 0.025% bei 10kHz, 0dB |
Übersprechen |
|
| Kanalübersprechen: | < -90dBu |
| Stereo: | -90dBu bei 1kHz |
Entzerrer |
|
| LF Shelving unter 100Hz: | ±7dB |
| HF Shelving ab 6.5kHz: | ±7dB |
Panorama |
|
| Panorama: | aus/-3dB center/aus |
| Balance: | ±6dB |
Gleichtaktunterdrückung |
|
| Mikrofoneingang: | > 100dB bei 70dB Verstärkung |
Digital-Ein- und Ausgänge |
|
| Externe Abtastrate: | 30kHz – 100kHz |
| Interne Abtastrate: | 32kHz, 44.1kHz, 48kHz, & 96kHz |
| Wortbreite: | 16, 20, 24 bit (24 bit bei V2 ODA/ODP) |
Ausgänge |
|
| Kopfhörerimpedanz: | >45Ω, empfohlen 400Ω |
| Maximaler Ausgangspegel (analog): | +26dBu symmetrisch an 2kΩ oder größer |
Stromversorgung |
|
| Netzspannung (S2-PSU): | Gefilterter IEC-Anschluss, umschaltbar zw. 115V und 230V, gesichert, 210W max. |
| Abmessungen (S2-PSU): | 48cm (B) x 24.3cm (T) x 8.8cm (H) 19” (B) x 10” (T) x 3.5” (H) |
| Abmessungen (S2-PSU): (Verpackt): |
51cm (B) x 41.5cm (T) x 17cm (H) 20” (B) x 16.3” (T) x 6.7” (H) |
| Gewicht (S2-PSU): | Netto: 6kg Verpackt: 7.8kg Netto: 13.2lbs Verpackt: 17lbs |
| Abmessungen (S2-PSUS): | 48cm (B) x 23cm (T) x 4.4cm (H) 19” (B) x 9” (T) x 1.7” (H) |
| Abmessungen (S2-PSUS): (Verpackt): |
55cm (B) x 39.3cm (T) x 8.5cm (H) 21.6” (B) x 15.5” (T) x 3.4” (H) |
| Gewicht (S2-PSUS): | Netto: 1.58kg Verpackt: 2kg Netto: 3.5lbs Verpackt: 4.4lbs |
