S2-MVU
VU-Meter-Modul
Das Modul S2-MPPM ist mit zwei Drehspulanzeigen ausgestattet, deren Reaktionszeit eine Peak-ähnliche Charakteristik aufweist. Die Skala ist folgendermaßen kalibriert: Ein 1 kHz-Messsignal mit 0 dBu Pegel am Eingang zeigt einen Ausschlag von genau 4 auf der Skala von 1 bis 7. Jeder Schritt auf der Skala entspricht einer Änderung von 4 dB.
Das Modul S2-MPPM ist mit zwei Drehspulanzeigen ausgestattet, deren Reaktionszeit eine Peak-ähnliche Charakteristik aufweist. Die Skala ist folgendermaßen kalibriert: Ein 1 kHz-Messsignal mit 0 dBu Pegel am Eingang zeigt einen Ausschlag von genau 4 auf der Skala von 1 bis 7. Jeder Schritt auf der Skala entspricht einer Änderung von 4 dB.

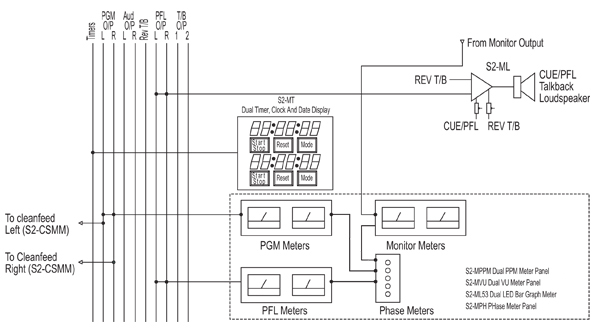

Blockschaltbild S2-MVU siehe oben.
Technische Daten S2 |
|
Ein- und Ausgangsimpedanzen |
|
| Mikrofoneingang: | > 1k5Ω elektronisch symmetriert |
| Mono-Line-Eingang: | > 20kΩ elektronisch symmetriert |
| Stereo-Line-Eingang: | > 20kΩ elektronisch symmetriert |
| PGM- & AUD-Summe: | < 75Ω elektronisch symmetriert |
| Mono-Ausgang: | < 75Ω elektronisch symmetriert |
| Monitorausgang: | < 75Ω unsymmetrisch |
| AES-Ein-/Ausgang: | 110Ω |
| S/PDIF-Ein-/Ausgang: | 75Ω |
| BNC-Wordclock-Eingang: | 50Ω |
Ein- und Ausgangsverstärkung |
|
| Mikrofoneingang: | Poti zur Voreinstellung +13dB bis +66dB Bezug -50dBu, Trimpoti ±12dBi ±12dB |
| Mono-Line-Eingang: | Poti zur Voreinstellung -6dB bis +10dB Bezug 0dBu, Trimpoti ±12dB |
| Stereo-Line-Eingang: | Poti zur Voreinstellung -6dB bis +10dB Bezug 0dBu, Trimpoti ±12dB |
| Telco-Eingang: | Poti zur Voreinstellung -6dB bis +10dB Bezug 0dBu, Trimpoti ±12dB |
| Telco-Ausgang: | Poti zur Voreinstellung -6dB bis +4dB Bezug 0dBu |
| N-1-Eingang: | Poti zur Voreinstellung -6dB bis +10dB Bezug 0dBu, Trimpoti ±12dB |
| N-1-Ausgang: | Poti zur Voreinstellung -3dB bis +3dB Bezug 0dBu |
| Digitaleingang: | 0dBFS = +12dBu am Eingang; Trimpoti ±12dB von 0dBu bis +24dBu |
| Digitalausgang: | 0dBFS = +18dBu |
Frequenzgang |
|
| Mikrofoneingang: | 40Hz bis 20kHz, -1dB,+0dB (-3dB bei 130Hz mit aktivem HPF) |
| Line-Eingänge: | 20Hz bis 20kHz, – 0.5dB,+0dB |
| RIAA-Eingang: | 30Hz bis 16kHz ±1.5dB RIAA-entzerrt |
Rauschen (20Hz bis 20kHz) |
|
| E.I.N. Mikrofoneingang: | -129dB an 150Ω Quelle |
| Stereo-Eingänge (Fader geschlossen, keine Kanalzuweisung): | -89dB Bezug 0dB |
| Stereo-Eingänge (Fader geschlossen, keine Kanalzuweisung): | -89dB |
| Stereo-Eingänge (Unity-Gain, keine Kanalzuweisung): | -89dB |
| Stereo-Eingänge (Unity-Gain, ein Kanal zugewiesen): | -86dB |
| Stereo-Eingänge (Unity-Gain, zwei Kanäle zugewiesen): | -83dB |
Verzerrungen |
|
| Total Harmonic Distortion: | 0.015% bei 1kHz, 0dB 0.025% bei 10kHz, 0dB |
Übersprechen |
|
| Kanalübersprechen: | < -90dBu |
| Stereo: | -90dBu bei 1kHz |
Entzerrer |
|
| LF Shelving unter 100Hz: | ±7dB |
| HF Shelving ab 6.5kHz: | ±7dB |
Panorama |
|
| Panorama: | aus/-3dB center/aus |
| Balance: | ±6dB |
Gleichtaktunterdrückung |
|
| Mikrofoneingang: | > 100dB bei 70dB Verstärkung |
Digital-Ein- und Ausgänge |
|
| Externe Abtastrate: | 30kHz – 100kHz |
| Interne Abtastrate: | 32kHz, 44.1kHz, 48kHz, & 96kHz |
| Wortbreite: | 16, 20, 24 bit (24 bit bei V2 ODA/ODP) |
Ausgänge |
|
| Kopfhörerimpedanz: | >45Ω, empfohlen 400Ω |
| Maximaler Ausgangspegel (analog): | +26dBu symmetrisch an 2kΩ oder größer |
Stromversorgung |
|
| Netzspannung (S2-PSU): | Gefilterter IEC-Anschluss, umschaltbar zw. 115V und 230V, gesichert, 210W max. |
| Abmessungen (S2-PSU): | 48cm (B) x 24.3cm (T) x 8.8cm (H) 19” (B) x 10” (T) x 3.5” (H) |
| Abmessungen (S2-PSU): (Verpackt): |
51cm (B) x 41.5cm (T) x 17cm (H) 20” (B) x 16.3” (T) x 6.7” (H) |
| Gewicht (S2-PSU): | Netto: 6kg Verpackt: 7.8kg Netto: 13.2lbs Verpackt: 17lbs |
| Abmessungen (S2-PSUS): | 48cm (B) x 23cm (T) x 4.4cm (H) 19” (B) x 9” (T) x 1.7” (H) |
| Abmessungen (S2-PSUS): (Verpackt): |
55cm (B) x 39.3cm (T) x 8.5cm (H) 21.6” (B) x 15.5” (T) x 3.4” (H) |
| Gewicht (S2-PSUS): | Netto: 1.58kg Verpackt: 2kg Netto: 3.5lbs Verpackt: 4.4lbs |
