S2-OMC

Monitorkanalzug

Der Monitorkanalzug S2-OMS kann optional verbaut werden und ist zum Betrieb des S2 nicht zwingend erforderlich. Er wird genutzt, um verschiedene Signalquellen auf die Studiolautsprecher und Kopfhörer zu schalten. Beide Ausgänge liegen auf unsymmetrischen Stereo-Klinkenbuchsen an.

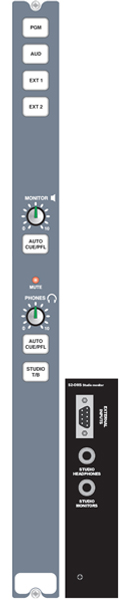

S2-OMS

Monitorkanalzug

Der Monitorkanalzug S2-OMS kann optional verbaut werden und ist zum Betrieb des S2 nicht zwingend erforderlich. Er wird genutzt, um verschiedene Signalquellen auf die Studiolautsprecher und Kopfhörer zu schalten. Beide Ausgänge liegen auf unsymmetrischen Stereo-Klinkenbuchsen an.

Über zwei Potentiometer kann die Lautstärke für Lautsprecher und Kopfhörer separat eingestellt werden. Der Lautsprecherausgang muss an einen Leistungsverstärker angeschlossen werden. Am Kopfhöreranschluss können Kopfhörer mit mindestens 35 Ohm direkt betrieben werden.

Über vier Tasten kann die Quelle zwischen der PGM- und AUD-Summe sowie den beiden externen Zuspieleingängen EXT1 und EXT2 umgeschaltet werden. Die Tasten sind beleuchtet, wobei die beiden Summen in Grün, die externen Eingänge jedoch in Rot leuchten, sobald sie aktiviert wurden.

Da verschiedene Funktionen im S2 die Berechtigung besitzen, die Lautsprecher stumm zu schalten, signalisiert eine rote LED die Aktivität dieser Stummschaltung. Das Steuersignal der Mute-LED kann über einen Fernsteuerausgang weiter geleitet und zum Beispiel zum Schalten einer On-Air-Leuchte genutzt werden.

Mit einer AUTO CUE/PFL-Taste kann das PFL-Signal separat auf die Lautsprecher oder Kopfhörer aufgeschaltet werden.

Mit einer Talkback-Taste kann der Moderator in die Lautsprecher und Kopfhörer einsprechen. Über interne Jumper kann dabei bestimmt werden, ob das eigentliche Signal leise unter das Talkbacksignal gemischt (DIM), oder vollständig ersetzt (MUTE) werden soll.

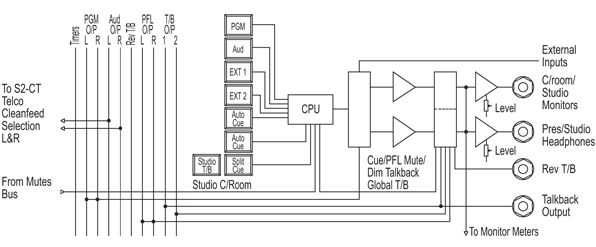

Blockschaltbild S2-OMS siehe oben.

Technische Daten S2

Ein- und Ausgangsimpedanzen

Mikrofoneingang: > 1k5Ω elektronisch symmetriert
Mono-Line-Eingang: > 20kΩ elektronisch symmetriert
Stereo-Line-Eingang: > 20kΩ elektronisch symmetriert
PGM- & AUD-Summe: < 75Ω elektronisch symmetriert
Mono-Ausgang: < 75Ω elektronisch symmetriert
Monitorausgang: < 75Ω unsymmetrisch
AES-Ein-/Ausgang: 110Ω
S/PDIF-Ein-/Ausgang: 75Ω
BNC-Wordclock-Eingang: 50Ω


Ein- und Ausgangsverstärkung

Mikrofoneingang: Poti zur Voreinstellung +13dB bis +66dB Bezug -50dBu, Trimpoti ±12dBi ±12dB
Mono-Line-Eingang: Poti zur Voreinstellung -6dB bis +10dB Bezug 0dBu, Trimpoti ±12dB
Stereo-Line-Eingang: Poti zur Voreinstellung -6dB bis +10dB Bezug 0dBu, Trimpoti ±12dB
Telco-Eingang: Poti zur Voreinstellung -6dB bis +10dB Bezug 0dBu, Trimpoti ±12dB
Telco-Ausgang: Poti zur Voreinstellung -6dB bis +4dB Bezug 0dBu
N-1-Eingang: Poti zur Voreinstellung -6dB bis +10dB Bezug 0dBu, Trimpoti ±12dB
N-1-Ausgang: Poti zur Voreinstellung -3dB bis +3dB Bezug 0dBu
Digitaleingang: 0dBFS = +12dBu am Eingang; Trimpoti ±12dB von 0dBu bis +24dBu
Digitalausgang: 0dBFS = +18dBu


Frequenzgang

Mikrofoneingang: 40Hz bis 20kHz, -1dB,+0dB (-3dB bei 130Hz mit aktivem HPF)
Line-Eingänge: 20Hz bis 20kHz, – 0.5dB,+0dB
RIAA-Eingang: 30Hz bis 16kHz ±1.5dB RIAA-entzerrt


Rauschen (20Hz bis 20kHz)

E.I.N. Mikrofoneingang: -129dB an 150Ω Quelle
Stereo-Eingänge (Fader geschlossen, keine Kanalzuweisung): -89dB Bezug 0dB
Stereo-Eingänge (Fader geschlossen, keine Kanalzuweisung): -89dB
Stereo-Eingänge (Unity-Gain, keine Kanalzuweisung): -89dB
Stereo-Eingänge (Unity-Gain, ein Kanal zugewiesen): -86dB
Stereo-Eingänge (Unity-Gain, zwei Kanäle zugewiesen): -83dB


Verzerrungen

Total Harmonic Distortion: 0.015% bei 1kHz, 0dB
0.025% bei 10kHz, 0dB


Übersprechen

Kanalübersprechen: < -90dBu
Stereo: -90dBu bei 1kHz


Entzerrer

LF Shelving unter 100Hz: ±7dB
HF Shelving ab 6.5kHz: ±7dB


Panorama

Panorama: aus/-3dB center/aus
Balance: ±6dB


Gleichtaktunterdrückung

Mikrofoneingang: > 100dB bei 70dB Verstärkung


Digital-Ein- und Ausgänge

Externe Abtastrate: 30kHz – 100kHz
Interne Abtastrate: 32kHz, 44.1kHz, 48kHz, & 96kHz
Wortbreite: 16, 20, 24 bit (24 bit bei V2 ODA/ODP)


Ausgänge

Kopfhörerimpedanz: >45Ω, empfohlen 400Ω
Maximaler Ausgangspegel (analog): +26dBu symmetrisch an 2kΩ oder größer


Stromversorgung

Netzspannung (S2-PSU): Gefilterter IEC-Anschluss, umschaltbar zw. 115V und 230V, gesichert, 210W max.
Abmessungen (S2-PSU): 48cm (B) x 24.3cm (T) x 8.8cm (H)
19” (B) x 10” (T) x 3.5” (H)
Abmessungen (S2-PSU):
(Verpackt):
51cm (B) x 41.5cm (T) x 17cm (H)
20” (B) x 16.3” (T) x 6.7” (H)
Gewicht (S2-PSU): Netto: 6kg Verpackt: 7.8kg
Netto: 13.2lbs Verpackt: 17lbs
Abmessungen (S2-PSUS): 48cm (B) x 23cm (T) x 4.4cm (H)
19” (B) x 9” (T) x 1.7” (H)
Abmessungen (S2-PSUS):
(Verpackt):
55cm (B) x 39.3cm (T) x 8.5cm (H)
21.6” (B) x 15.5” (T) x 3.4” (H)
Gewicht (S2-PSUS): Netto: 1.58kg Verpackt: 2kg
Netto: 3.5lbs Verpackt: 4.4lbs
