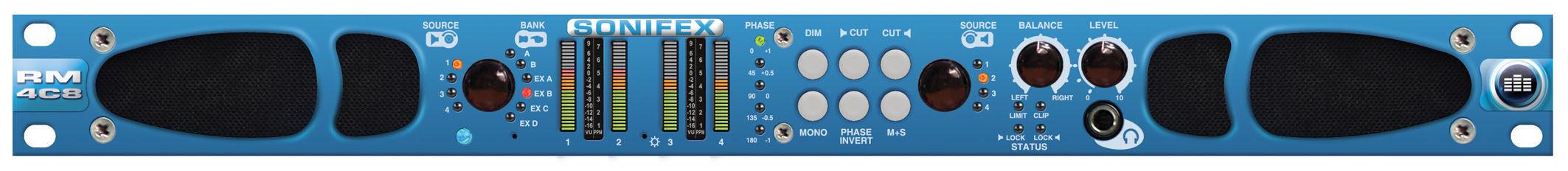

RM-4C8
Reference Monitor mit 4 LED-Pegelinstrumenten, 8 Stereoeingängen & Dual-Quellwähler
Mit seinen vier 26-Segment Pegelinstrumenten und der Möglichkeit, für jeden Monokanal eine andere Quelle zu wählen, ist der RM-4C8 das ideale Gerät, um die Audiosignale einer SDI-Gruppe zu überwachen.
Mit seinen vier 26-Segment Pegelinstrumenten und der Möglichkeit, für jeden Monokanal eine andere Quelle zu wählen, ist der RM-4C8 das ideale Gerät, um die Audiosignale einer SDI-Gruppe zu überwachen.
Das RM-4C8 bietet die gleiche Funktionalität wie das RM-2S4, bietet aber die zusätzliche Möglichkeit der individuellen Kanalwahl. Auf beiden Stereoseiten des Abhörmonitors kann ein frei wählbares Signal abgehört werden. Dies erlaubt die freie Kombination von allen Kanälen in SDI-Gruppen.
Über vier Pegelmeter können die Pegel aller vier Kanäle einer SDI-Gruppe überwacht werden. Maximal vier Gruppen können aus dem SDI-Signal extrahiert und auf die Lautsprecher und Pegelmeter geschaltet werden. Hierfür wird jedoch eine Zusatzkarte (RM-HD1 oder RM-HDE1) benötigt, mit der SDI-Signale verarbeitet werden können.
Eine Besonderheit des Gerätes ist, dass die vier Stereoeingänge sowohl analoge als auch digitale Signale im AES/EBU-Format akzeptieren können. Dabei erkennt das Gerät, ob der jeweilige Eingang nur mit einem Kabel in der linken Buchse (AES/EBU) belegt ist oder ob beide Anschlüsse (Analog L+R) verwendet werden, und schaltet das Gerät entsprechend um.
Mit seinen Fernbedienungsmöglichkeiten durch GPI, RS232 oder USB, dem parametrischen 5-Band-Equalizer und der Option, mit Zusatzkarten SDI-Signale verarbeiten zu können, ist das RM-4C8 eine enorm flexible Abhörlösung.
Das technische Design entspricht in weiten Teilen dem des RM-2S4 und bietet die gleiche, für ein 19″-Gerät extrem hochwertige, Klangqualität.
Dieses Produkt besitzt Einstellparameter, die mit Hilfe der Software Sonifex SCi (Serial Control Interface) editiert werden können. Folgen Sie diesem Link, um die SCi-Software herunterzuladen.
Technische Daten RM-4C8 |
|
Eingänge |
|
| Audio-Eingänge | 8 analoge oder digitale (AES/EBU) Stereoeingänge mit automatischer Formaterkennung |
| Maximaler Eingangspegel: | +18dBu |
| Gleichtaktunterdrückung: | >60dB typisch |
| Eingangsimpedanz: | 20kΩ (analog) 110Ω (digital mit schaltbarer Terminierung) |
| AES/EBU Abtastraten: | 32 bis 192kHz, intern auf 48kHz gewandelt |
| Eingangspegel: | 0, +6, +12 oder +18dB Digital-Pegel (schaltbar) |
| Auswahl: | 2 x Drehgeber mit LED-Statusanzeigen |
Line-Pegelausgänge |
|
| Audio-Ausgänge: | 1 x analog oder digital (AES/EBU) Stereoausgang (umschaltbar) |
| Ausgangspegel: | Unity-Gain oder dem Lautstärkeregler folgend (umschaltbar) |
| Maximaler Ausgangspegel: | +18dBu |
| Ausgangsimpedanz: | <50Ω (analog) 110Ω (digital) |
| AES/EBU Abtastrate: | 48kHz |
| Verzerrung: | <0.02% (1kHz, +8dBu Ausgang) |
| Rauschen: | -84dB RMS, Unity-Gain Bezug +8dBu Ausgang |
| Frequenzgang: | 20Hz-20kHz +0/-0.5dB |
| Übersprechen 1kHz Eingang: 10kHz Eingang: |
Analoge Ein- & Ausgänge, Bezug 0dBu <-90dB <-85dB |
Bedienelemente |
|
| DIM: | Reduziert den Lautsprecherpegel um 10dB |
| CUT L & CUT R: | Schaltet die linke oder rechte Seite der Lautsprecherwiedergabe stumm |
| MONO: | Monomischung des gewählten Stereoeingangs |
| PHASE INVERT: | Invertiert die Polarität des rechten Eingangs |
| M+S: | Konvertiert das Stereoeingangssignal in ein Mitte (Summe) / Seite (Differenz) M/S-Signal |
Klangregelung |
|
| Typ: | Parametrisch |
| Bänder: | 5 |
| Frequenzen: | 200Hz bis 18kHz |
| Bandbreite: | 0.25 bis 2 Oktaven |
| Anhebung/Absenkung: | ±12dB |
| Steuerung: | Via USB/Seriell |
Verstärker/Lautsprecher |
|
| Konfiguration: | 3-Weg-System mit Stereo Hoch-/Mitteltöner und Mono-Tieftöner |
| Ausgangsleistung: | 2 x 5W (Hoch-/Mitteltöner) + 20W (Tieftöner) mit Schutzlimiter |
| Übergangsfrequenz: | 500Hz (3. Ordnung Butterworth) |
| Verzerrungen (Hoch-/Mitteltöner): | < 0.05% (1kHz, 3W Ausgangsleistung) |
| Verzerrungen (Tieftöner): | < 0.05% (100Hz, 6W Ausgangsleistung) |
| Rauschen: | Mehr als 80dB unterhalb vollem Ausgangspegel |
| Lautstärke: | Stummschaltung bis Maximum via Drehgeber |
| Balanceregelung: | ±6dB via Drehgeber |
| Maximaler Ausgangspegel: | 102dB SPL @ 2ft |
Pegelinstrumente |
|
| Anzahl: | 4 x 26-Segmente, dreifarbige LED-Anzeige |
| Charakteristik: | Umschaltbar zwischen: 1. Dual BBC PPM + standard VU 2. BBC PPM 3. EBU PPM 4. Nordic PPM 5. AES/EBU digital PPM 6. DIN PPM 7. Standard VU 8. Extended VU |
| Ballistik: | Je nach gewählter Charakteristik |
| Anstiegszeit: | Je nach gewählter Charakteristik |
Phasenmeter |
|
| Typ: | 5-Segmente, Anzeige für 0, 45, 90, 135 und 180 Grad Phasenbezug |
Fernbedienung |
|
| USB: | Slave device, 19200 baud |
| Seriell: | RS232, 19200 baud, 3-polige Verbindung |
| Alarm-Ausgänge: | 1. Audio-Untersteuerung/Signalausfall (latching) 2. Audio-Übersteuerung (latching) 3. Dauerhafter Phasenfehler (latching) 4. AES/EBU-Eingang Taktfehler (non-latching) Open-collector Ausgänge mit 30V, 50mA maximal Kontakt geschlossen/durchleitend ohne Alarm |
| Steuereingänge: | 1. Audio stumm schalten 2. Audio dimmen 3. Alarm zurück setzen Erdschluss aktiviert Eingänge |
Statusanzeigen |
|
| LIMIT: | Zeigt die Aktivität des Lautsprecherschutzlimiters |
| CLIP: | Zeigt digitale Übersteuerung. |
| LOCK: | Zeigt erfolgreiche Taktung der Digitaleingänge |
| OPT: | Derzeit ungenutzt |
Anschlüsse |
|
| Audio-Eingänge: | 8 x XLR 3-polig weiblich (symmetrisch, kann unsymmetrisch beschaltet werden) |
| Audio-Ausgänge: | 2 x XLR 3-polig männlich (symmetrisch, kann unsymmetrisch beschaltet werden) |
| Kopfhörer: | 1/4” (6.35mm) Stereoklinkenbuchse |
| USB: | Buchse Typ B |
| Seriell: | 9-polige D-Sub-Buchse |
| Fernbedienungsanschluss: | 15-polige D-Sub-Buchse |
| Stromanschluss: | Gefilterter IEC-Anschluss, automatisch 85 – 264VAC, 47 – 63Hz, gesichert, 60W Spitze, 30W Durchschnitt |
| Sicherung: | Anti-surge fuse 2A 20 x 5mm |
Gerätetyp |
|
| RM-4C8: | RM-4C8 Reference Monitor, 4 LED-Pegelmeter, 8 Stereoeingänge & Dual-Quellwähler |
Abmessungen |
|
| Maße: | 48cm (B) x 30.5cm (T) x 4.4cm (H) (1HE) 19” (B) x 12” (T) x 1.73” (H) (1HE) |
| Verpackt: | 57cm (B) x 52cm (T) x15cm (H) 22.4” (B) x 20.5” (T) x 5.9” (H) |
| Gewicht: | Netto: 4.5kg Verpackt: 6kg Netto: 10lb Verpackt: 13.2lb |
Erweiterungen |
|
| RM-HD1: | 3G/HD/SD-SDI Zusatzkarte |
| RM-HDE1: | 3G/HD/SD-SDI& Dolby® E Zusatzkarte |
