RM-4C8-HDE1

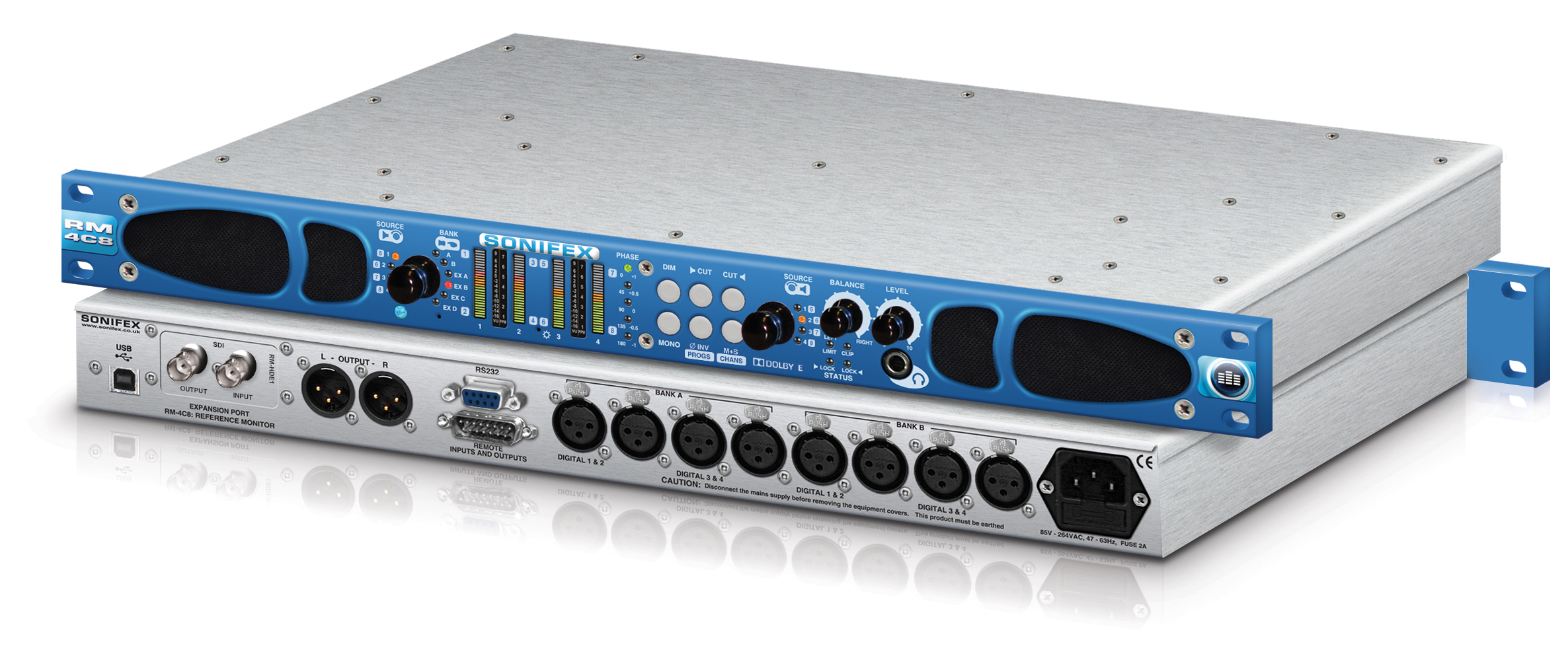

Reference Monitor RM-4C8 mit RM-HDE1 Dolby Decoder-Karte
Diese Version des RM-4C8 hat die optionale Zusatzkarte RM-HDE1 bereits ab Werk eingebaut. Das Gerät bietet somit alle Möglichkeiten des RM-4C8 und die Fähigkeit, Dolby-Audioströme aus eingehenden HD- oder SD-SDI-Signalen zu de-embedden und zu verarbeiten.
Diese Version des RM-4C8 hat die optionale Zusatzkarte RM-HDE1 bereits ab Werk eingebaut. Das Gerät bietet somit alle Möglichkeiten des RM-4C8 und die Fähigkeit, Dolby-Audioströme aus eingehenden HD- oder SD-SDI-Signalen zu de-embedden und zu verarbeiten.
Die RM-HDE1 Zusatzkarte erweitert das Gerät um einen 75Ohm-HD-SDI-Ein- und Ausgang. Am Ausgang liegt das unveränderte Eingangssignal mit minimaler Latenz an. Die Karte extrahiert das Audiosignal der gewählten Audio-Gruppe und gibt es an das Gerät weiter. Als Eingangssignal können Dolby E oder Dolby Digital codierte Audio-Datenströme anliegen. Bis zu acht Kanäle können gleichzeitig optisch überwacht werden und zwei frei wählbare Kanäle können auf die Lautsprecher geschaltet werden.
Durch Druck auf die linke Quellwahltaste kann das Signal der Zusatzkarte ausgewählt werden. Liegt ein gültiges Signal an, beginnt die CHANS-Taste zu blinken. Durch Druck auf die CHANS-Taste werden die vier Pegelmeter jeweils in der Mitte geteilt, um alle sechs (Dolby Digital: L, R, C, LFE, Ls, Rs) oder acht (Dolby E: L, R, C, LFE, Ls, Rs, Lt, Rt) Kanäle gleichzeitig anzeigen zu können.
Die Metadaten des Dolby-Datenstroms können über die SCi-Fernbedienungssoftware ausgelesen werden. Für weitere Hinweise zur Nutzung von Dolby-Signalen schauen Sie bitte in das Gerätehandbuch.
Mit seiner vollständigen Fernbedienbarkeit über GPI, RS232 oder USB, seinem parametrischen Fünfbandequalizer, den sechs Steuertasten auf der Gerätefront und der Möglichkeit eine 3G/HD/SD-SDI Erweiterungskarte nachzurüsten, stellt der RM-4C8 eine flexible Monitoringlösung dar.
Bei der Entwicklung des RM-4C8 wurde die gleiche Sorgfalt angwendet, wie sie bereits in unserem RM-2S4 steckt. Damit bieten wir die bestklingendste Monitorlösung im 1HE Rackformat, die der Markt zu bieten hat.
Dieses Produkt besitzt Einstellparameter, die mit Hilfe der Software Sonifex SCi (Serial Control Interface) editiert werden können. Folgen Sie diesem Link, um die SCi-Software herunterzuladen.
Technische Daten RM-4C8-HDE1 |
|
Eingänge |
|
| Audio-Eingänge | 8 analoge oder digitale (AES/EBU) Stereoeingänge mit automatischer Formaterkennung |
| Maximaler Eingangspegel: | +18dBu |
| Gleichtaktunterdrückung: | >60dB typisch |
| Eingangsimpedanz: | 20kΩ (analog) 110Ω (digital mit schaltbarer Terminierung) |
| AES/EBU Abtastraten: | 32 bis 192kHz, intern auf 48kHz gewandelt |
| Eingangspegel: | 0, +6, +12 oder +18dB Digital-Pegel (schaltbar) |
| Auswahl: | 2 x Drehgeber mit LED-Statusanzeigen |
SDI-Eingang |
|
| SDI-Video: | SMPTE 259M – SD @ 270 Mbps oder SMPTE 292M – HD @ 1.5 Gbps |
| Eingangsimpedanz: | 75Ω |
Line-Pegelausgänge |
|
| Audio-Ausgänge: | 1 x analog oder digital (AES/EBU) Stereoausgang (umschaltbar) |
| Ausgangspegel: | Unity-Gain oder dem Lautstärkeregler folgend (umschaltbar) |
| Maximaler Ausgangspegel: | +18dBu |
| Ausgangsimpedanz: | <50Ω (analog) 110Ω (digital) |
| AES/EBU Abtastrate: | 48kHz |
| Verzerrung: | <0.02% (1kHz, +8dBu Ausgang) |
| Rauschen: | -84dB RMS, Unity-Gain Bezug +8dBu Ausgang |
| Frequenzgang: | 20Hz-20kHz +0/-0.5dB |
| Übersprechen 1kHz Eingang: 10kHz Eingang: |
Analoge Ein- & Ausgänge, Bezug 0dBu <-90dB <-85dB |
HD-SDI Ausgang |
|
| SDI-Video: | Folgt Eingang, neu getaktet |
| Ausgangsimpedanz: | 75Ω |
| Ausgangspegel: | 0.8V Spitze-Spitze |
| Verlust: | > 15 dB (1.5 GHz) |
| Jitter: | < 0.2UI |
| Embedded-Audio Standard: | SMPTE 272M oder SMPTE 299M 24 bit 48 kHz synchron/asynchron* *Audio muss synchron sein bei SD. Asynchrone Audiosignale in HD-Datenströmen können nur eine Audio-Gruppe verarbeiten. |
Bedienelemente |
|
| DIM: | Reduziert den Lautsprecherpegel um 10dB |
| CUT L & CUT R: | Schaltet die linke oder rechte Seite der Lautsprecherwiedergabe stumm |
| MONO: | Monomischung des gewählten Stereoeingangs |
| PHASE INVERT: | Invertiert die Polarität des rechten Eingangs |
| M+S: | Konvertiert das Stereoeingangssignal in ein Mitte (Summe) / Seite (Differenz) M/S-Signal |
Klangregelung |
|
| Typ: | Parametrisch |
| Bänder: | 5 |
| Frequenzen: | 200Hz bis 18kHz |
| Bandbreite: | 0.25 bis 2 Oktaven |
| Anhebung/Absenkung: | ±12dB |
| Steuerung: | Via USB/Seriell |
Verstärker/Lautsprecher |
|
| Konfiguration: | 3-Weg-System mit Stereo Hoch-/Mitteltöner und Mono-Tieftöner |
| Ausgangsleistung: | 2 x 5W (Hoch-/Mitteltöner) + 20W (Tieftöner) mit Schutzlimiter |
| Übergangsfrequenz: | 500Hz (3. Ordnung Butterworth) |
| Verzerrungen (Hoch-/Mitteltöner): | < 0.05% (1kHz, 3W Ausgangsleistung) |
| Verzerrungen (Tieftöner): | < 0.05% (100Hz, 6W Ausgangsleistung) |
| Rauschen: | Mehr als 80dB unterhalb vollem Ausgangspegel |
| Lautstärke: | Stummschaltung bis Maximum via Drehgeber |
| Balanceregelung: | ±6dB via Drehgeber |
| Maximaler Ausgangspegel: | 102dB SPL @ 2ft |
Pegelinstrumente |
|
| Anzahl: | 4 x 26-Segmente, dreifarbige LED-Anzeige |
| Charakteristik: | Umschaltbar zwischen: 1. Dual BBC PPM + standard VU 2. BBC PPM 3. EBU PPM 4. Nordic PPM 5. AES/EBU digital PPM 6. DIN PPM 7. Standard VU 8. Extended VU |
| Ballistik: | Je nach gewählter Charakteristik |
| Anstiegszeit: | Je nach gewählter Charakteristik |
Phasenmeter |
|
| Typ: | 5-Segmente, Anzeige für 0, 45, 90, 135 und 180 Grad Phasenbezug |
Fernbedienung |
|
| USB: | Slave device, 19200 baud |
| Seriell: | RS232, 19200 baud, 3-polige Verbindung |
| Alarm-Ausgänge: | 1. Audio-Untersteuerung/Signalausfall (latching) 2. Audio-Übersteuerung (latching) 3. Dauerhafter Phasenfehler (latching) 4. AES/EBU-Eingang Taktfehler (non-latching) Open-collector Ausgänge mit 30V, 50mA maximal Kontakt geschlossen/durchleitend ohne Alarm |
| Steuereingänge: | 1. Audio stumm schalten 2. Audio dimmen 3. Alarm zurück setzen Erdschluss aktiviert Eingänge |
Statusanzeigen |
|
| LIMIT: | Zeigt die Aktivität des Lautsprecherschutzlimiters |
| CLIP: | Zeigt digitale Übersteuerung. |
| LOCK: | Zeigt erfolgreiche Taktung der Digitaleingänge |
| OPT: | Derzeit ungenutzt |
Anschlüsse |
|
| Audio-Eingänge: | 8 x XLR 3-polig weiblich (symmetrisch, kann unsymmetrisch beschaltet werden) |
| Audio-Ausgänge: | 2 x XLR 3-polig männlich (symmetrisch, kann unsymmetrisch beschaltet werden) |
| HD-SDI Eingang: | 1 x BNC 75Ω HD-SDI Eingang |
| HD-SDI Ausgang: | 1 x BNC 75Ω HD-SDI Ausgang (folgt Eingang, neu getaktet) |
| Kopfhörer: | 1/4” (6.35mm) Stereoklinkenbuchse |
| USB: | Buchse Typ B |
| Seriell: | 9-polige D-Sub-Buchse |
| Fernbedienungsanschluss: | 15-polige D-Sub-Buchse |
| Stromanschluss: | Gefilterter IEC-Anschluss, automatisch 85 – 264VAC, 47 – 63Hz, gesichert, 60W Spitze, 30W Durchschnitt |
| Sicherung: | Anti-surge fuse 2A 20 x 5mm |
Gerätetyp |
|
| RM-4C8: | RM-4C8 Reference Monitor, 4 LED-Pegelmeter, 8 Stereoeingänge & Dual-Quellwähler |
Abmessungen |
|
| Maße: | 48cm (B) x 30.5cm (T) x 4.4cm (H) (1HE) 19” (B) x 12” (T) x 1.73” (H) (1HE) |
| Verpackt: | 57cm (B) x 52cm (T) x15cm (H) 22.4” (B) x 20.5” (T) x 5.9” (H) |
| Gewicht: | Netto: 4.5kg Verpackt: 6kg Netto: 10lb Verpackt: 13.2lb |
Erweiterungen |
|
| RM-HD1: | HD-SDI Zusatzkarte |
| RM-HDE1: | HD-SDI & Dolby® E Zusatzkarte |
